Kerusakan Gas-Insulated Switchgear (GIS) yang paling umum dan kasus kubikel CB 220kV
Operasi GIS & situasi rumit
Selama beberapa dekade sejak awal kemunculannya, permintaan akan peralatan GIS masih tinggi hingga saat ini karena konstruksinya yang ringkas, keandalannya, dan keunggulan perawatannya dibandingkan dengan peralatan GIS berinsulasi udara konvensional. Bahkan dampak negatif yang besar terhadap lingkungan ketika gasnya dilepaskan ke atmosfer tidak memengaruhi popularitas GIS.
Gas SF6 digunakan dalam teknologi ini karena karakteristik kekuatan dielektriknya yang sangat tinggi dibandingkan dengan peralatan sakelar konvensional. Ketika digunakan pada tekanan tertentu, gas ini merupakan salah satu pilihan terbaik sebagai media isolasi dan/atau pemadam busur api.

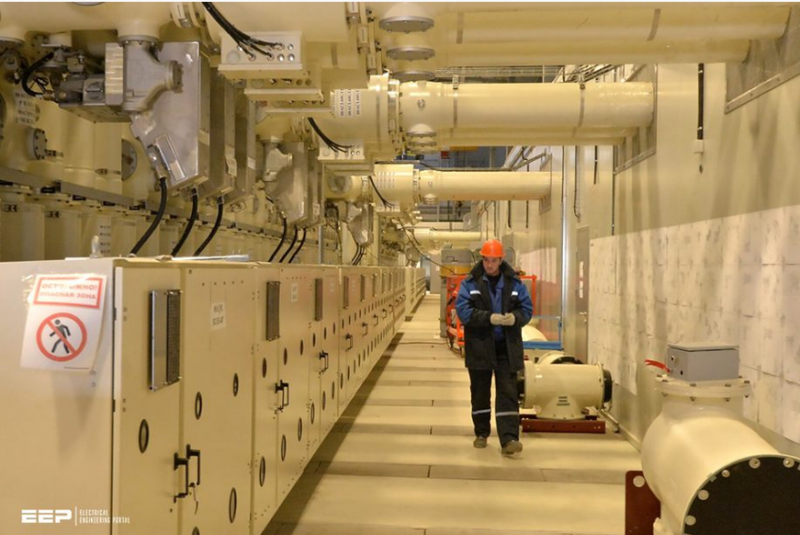

Gardu Induk Berisolasi Gas (GIG) merupakan salah satu jenis sistem gardu induk listrik yang mirip dengan gardu induk konvensional namun memiliki keunggulan desain yang ringkas, sehingga secara signifikan mengurangi jumlah ruang yang ditempati.
Pemasangan sistem ini umumnya dilakukan di dalam ruangan, sehingga mengurangi paparan komponen terhadap cuaca luar dan atmosfer korosif. Konstruksinya modular dengan berbagai desain standar, baik tipe segregasi fase maupun tipe enkapsulasi tiga fase, dengan dimensi minimal yang menekankan kekompakan dan keandalan perakitannya.
Sistem ini menggunakan gas Sulfur Heksafluorida (SF6) karena sifat dielektriknya yang luar biasa untuk insulasi di seluruh bagiannya.
Artikel ini ditulis oleh penulis yang telah lama berkecimpung di bidang operasi dan pemeliharaan Switchgear Berinsulasi Gas SF6. Artikel ini memberikan pengetahuan praktis tentang kesalahan GIS yang paling umum dan cara melakukan investigasi serta pemeliharaan.
Studi kasus kubikel CB 220kV dan cacat mekanis internal yang dapat menyebabkan potensi bencana switching telah dijelaskan di bab sebelumnya.
1. GIS Main Components

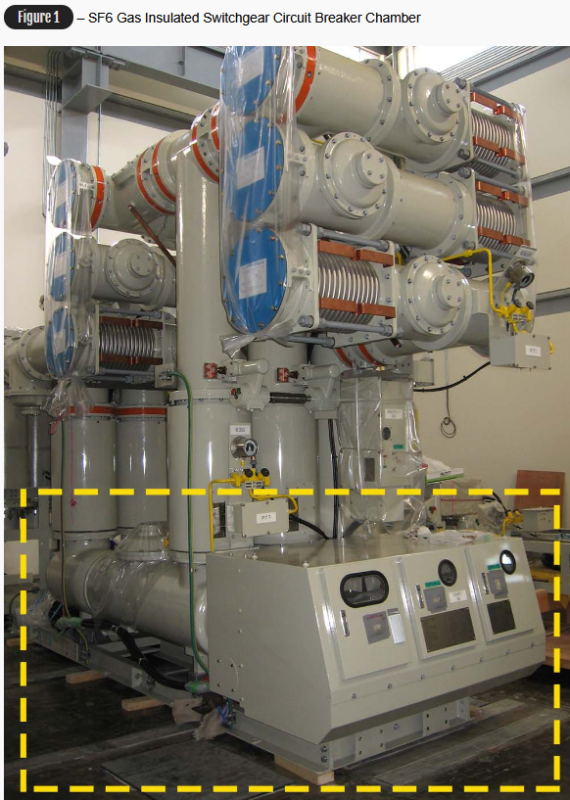

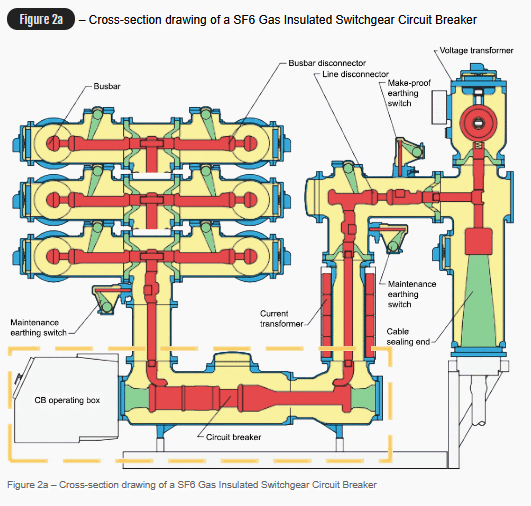

Pemutus GIS biasanya dirancang dengan tipe puffer tekanan tunggal yang digerakkan oleh mekanisme operasi hidrolik di ujung depannya. Rumah silinder logam yang dibumikan menampung, dalam hal ini, sebuah pemutus kutub tunggal yang terpasang pada dudukan isolasi dan isolator penyangga untuk setiap fasa.

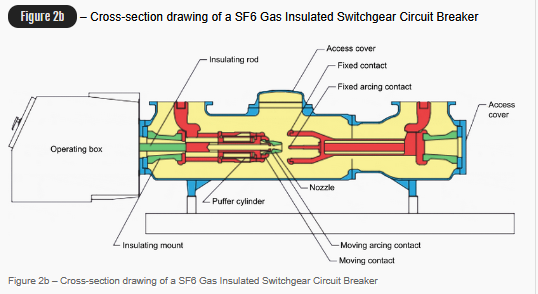

Pemutus ini terdiri dari bagian bergerak dan tetap, seperti yang ditunjukkan pada gambar. Bagian bergerak meliputi nosel, kontak bergerak, kontak busur api bergerak, silinder puffer yang terhubung ke mekanisme operasi hidrolik melalui batang isolasi, dan penyangga isolasinya.
Bagian tetap terdiri dari kontak tetap, kontak busur api tetap, dan penyangga dudukan.
Pada tahap awal operasi, tabung puffer bergerak dan mengompresi gas SF6 di dalam tabung. Gas terkompresi kemudian mengalir searah kontak busur api untuk memadamkan busur api yang dihasilkan secara efektif. Tekanan gas semakin meningkat karena panas yang dihasilkan selama busur api, sementara arus busur api besar.
Penutup akses di atas memungkinkan teknisi GIS untuk memeriksa dan mengganti nosel dan kontak lengkung.
1.2 Hydraulic Operating Mechanism

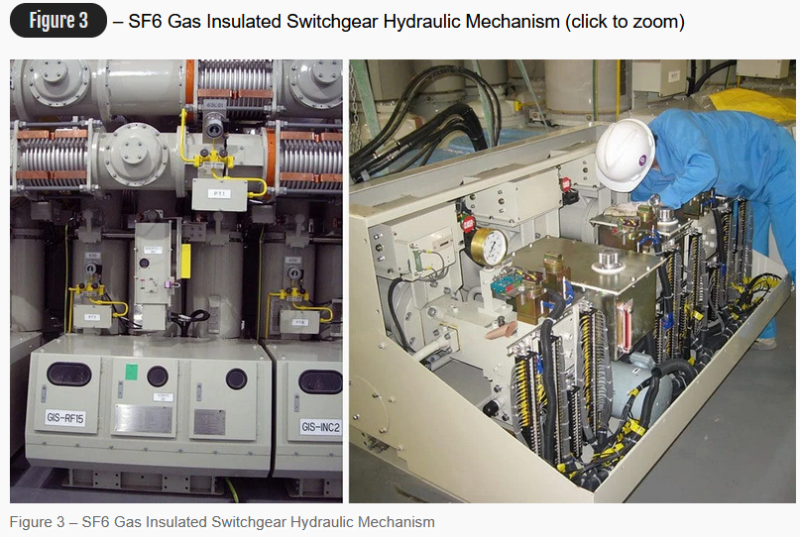

Kotak operasi tipikal tiga kutub umumnya terletak di bagian depan pemutus sirkuit. Kotak ini menampung mekanisme operasi hidraulik dan unit pemantauan untuk operasi kutub tunggal pemutus sirkuit.
Mekanisme operasi ini terdiri dari pompa oli, tangki oli, unit katup utama, sakelar tekanan, dan pengukur, semuanya disusun sebagai satu unit blok dan terhubung langsung ke silinder utama sehingga menjadikannya mekanisme operasi hidraulik yang ringkas dan lebih andal.
Sangat penting untuk menjaga tekanan operasi mekanisme operasi hidraulik agar switchgear dapat beroperasi dengan baik. Tekanan operasi untuk switchgear GIS biasanya berkisar antara 30 hingga 40 MPa. Nilai yang lebih rendah akan memberikan perintah alarm ke sistem.
