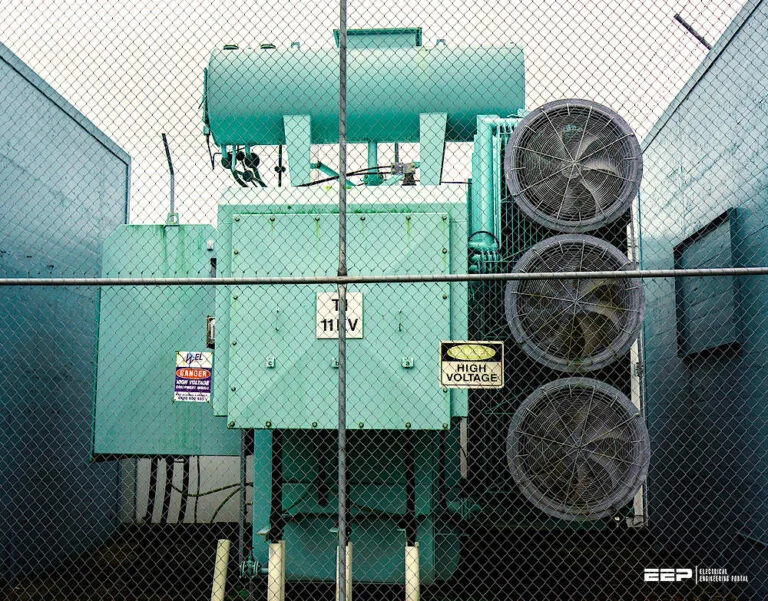

Komponen-komponen utama desain transformator Satu kesalahan dan Anda tamat!
Mengelola spesifikasi dan aset untuk transformator daya besar seperti tangki, bushing, isolasi, dan impedansi hubung singkat cukup menantang. Satu kesalahan saja dan semuanya akan berantakan! Transformator daya memainkan peran yang sangat penting dalam sistem transmisi tegangan tinggi, menyediakan transformasi tegangan yang ketat, stabilitas sistem, dan aliran daya yang andal, sehingga tidak boleh ada kesalahan sama sekali.
Di antara komponen-komponen kunci dalam desain transformator, tangki, bushing, media isolasi, sistem pengawetan oli, dan impedansi hubung singkat memerlukan pertimbangan yang cermat untuk memastikan efisiensi operasional, umur pakai yang panjang, dan kepatuhan terhadap standar internasional seperti IEC 60076.
Artikel ini dimulai dengan pembahasan mendalam tentang tangki transformator, meliputi fungsi strukturalnya, jenis konstruksi, pemilihan material, dan kemampuan menahan tekanan.
Selain itu, dokumen ini juga membahas pengaturan pendinginan , teknik penyegelan untuk mencegah kebocoran oli, dan integrasi perangkat pelindung dan pemantauan. Pertimbangan transportasi dan penanganan dibahas untuk memastikan penempatan yang aman dan kemampuan servis jangka panjang.
Bagian selanjutnya berfokus pada bushing dan koneksi terminal , yang sangat penting untuk isolasi listrik yang aman dan konektivitas eksternal. Berbagai jenis bushing—OIP, RIP, RBP, porselen, dan komposit—diperiksa beserta konfigurasi pemasangannya, peringkat tegangan, koordinasi isolasi, dan teknik mitigasi kegagalan.
Selanjutnya, pembahasan diperluas ke sistem pengawetan minyak, membandingkan metode pernapasan, penyegelan, dan bantalan gas. Prinsip desain, komponen fungsional, dan keunggulan atau keterbatasan operasional dari setiap sistem diuraikan untuk pengambilan keputusan yang tepat.
Terakhir, artikel ini membahas impedansi hubung singkat, merinci dampaknya terhadap kinerja transformator, pembatasan arus gangguan, dan koordinasi sistem. Metode pengujian, spesifikasi batas, dan toleransi desain dijelaskan dengan mengacu pada standar IEC.
Secara bersama-sama, topik-topik ini memberikan perspektif teknis yang komprehensif bagi para profesional yang terlibat dalam desain, spesifikasi, dan manajemen aset transformator .
Daftar Isi :
- Desain Tangki Transformator:
- Fungsi Tangki Transformator
- Jenis-jenis Tangki Transformator
- Konstruksi Tangki Transformator dan Pemilihan Material
- Kemampuan Tahan Tekanan Tangki Transformator
- Pengaturan Pendinginan pada Tangki Transformator
- Penyegelan dan Pencegahan Kebocoran pada Tangki Transformator
- Perangkat Proteksi dan Pemantauan pada Tangki Transformator
- Pertimbangan Transportasi dan Penanganan
- Bushing dan Sambungan Terminal pada Transformator Daya:
- Jenis-Jenis Minyak Isolasi dan Alternatifnya pada Transformator Daya:
- Minyak Mineral sebagai Media Isolasi Transformator
- Cairan Isolasi Ester Sintetis dan Alami
- Minyak Silikon dan Aplikasinya pada Transformator
- Alternatif Isolasi Gas dan Isolasi Udara
- Evaluasi Komparatif Media Isolasi
- Sistem Pengawetan Oli pada Transformator Daya (Bernapas, Tertutup, Bantalan Gas) – IEC 60076 21:
- Impedansi Hubungan Pendek dan Spesifikasi Batas dalam IEC 60076-1:
1. Desain Tangki Transformator
Tangki transformator adalah komponen penting yang menyediakan perlindungan mekanis, dukungan struktural, dan penampungan isolasi untuk transformator daya. Tangki ini berfungsi sebagai penutup untuk inti transformator, gulungan, dan minyak isolasi (pada transformator yang terendam minyak).
Tangki transformator harus memastikan kekuatan mekanis, daya tahan, pengoperasian anti bocor, dan pembuangan panas yang efisien sambil menahan berbagai tekanan listrik, termal, dan lingkungan.
1.1 Fungsi-fungsi Tangki Transformator
Tangki transformator dirancang untuk:
- Melindungi dan menyimpan inti dan kumparan dari paparan lingkungan (kelembapan, debu, kerusakan fisik).
- Menampung dan mengisolasi oli transformator, yang berfungsi sebagai isolator listrik sekaligus media penghantar panas.
- Mendukung komponen tambahan seperti bantalan, konservator, radiator, dan kipas pendingin.
- Mampu menahan gaya mekanis dari proses pengangkutan, pemasangan, dan kejadian korsleting internal.
- Tahan terhadap perubahan tekanan akibat pemuaian dan penyusutan oli selama pengoperasian.

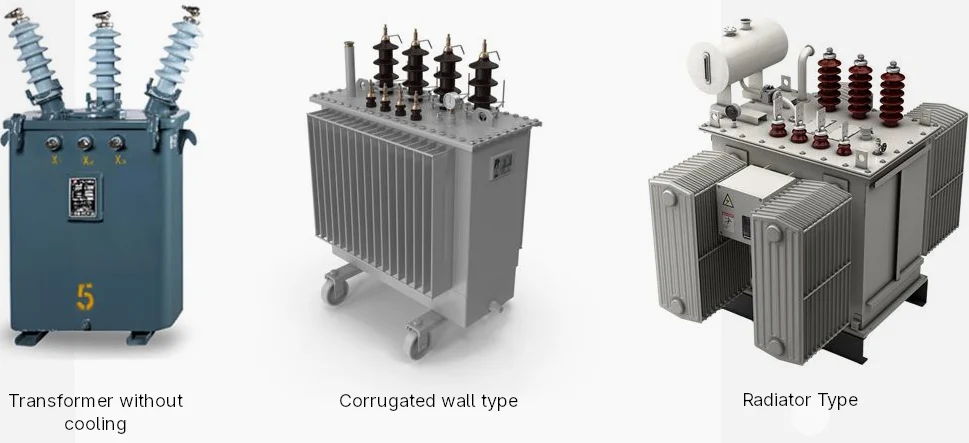

1.2 Jenis-Jenis Tangki Transformator
Tangki transformator hadir dalam berbagai desain tergantung pada ukuran transformator, aplikasi, dan metode pendinginan .
a) Tangki Las Konvensional
- Konstruksi baja yang dilas sepenuhnya.
- Digunakan pada transformator daya berukuran sedang hingga besar.
- Memberikan kekuatan mekanik dan daya tahan yang tinggi.
- Harus dilengkapi dengan perangkat pelepas tekanan untuk mengakomodasi pemuaian oli.
b) Tangki Bergelombang
- Dilengkapi sirip pendingin bergelombang sebagai pengganti radiator eksternal.
- Digunakan pada transformator distribusi (kapasitas kecil hingga 2,5 MVA).
- Dinding bergelombang membantu menghilangkan panas secara efisien.
- Desain ringkas, mengurangi biaya material dan berat.
c) Tangki yang Dibaut atau Modular
- Dirakit menggunakan sambungan baut, sehingga mudah dibongkar dan dirawat.
- Digunakan pada transformator besar (132kV ke atas) untuk inspeksi cepat.
- Membutuhkan gasket dan bahan penyegel berkualitas tinggi untuk mencegah kebocoran.
d) Tangki Tipe Lonceng
- Penutup atas terangkat seperti lonceng, memberikan akses penuh ke komponen internal.
- Digunakan pada transformator yang memerlukan perawatan atau inspeksi berkala.
- Membutuhkan mekanisme pengangkat yang kuat untuk penanganan yang aman.
1.3 Konstruksi Tangki Transformator dan Pemilihan Material
Tangki transformator harus dibangun menggunakan material yang memberikan kekuatan mekanik tinggi, ketahanan terhadap korosi, dan stabilitas termal.
a) Bahan-bahan yang Digunakan dalam Konstruksi Tangki Transformator
- Baja Lunak (MS): Paling banyak digunakan karena kekuatan dan kemudahan pengelasannya yang tinggi.
- Baja tahan karat: Digunakan di lingkungan korosif (misalnya, daerah pesisir) untuk masa pakai lebih lama dan ketahanan terhadap karat.
- Paduan Aluminium: Digunakan dalam kasus-kasus khusus di mana pengurangan berat diperlukan (kurang umum pada transformator daya).
- Baja galvanis: Memberikan perlindungan ekstra terhadap karat di lingkungan yang keras.
b) Pertimbangan Ketebalan dan Kekuatan Tangki
- Dinding tangki harus cukup tebal untuk menahan tekanan minyak, guncangan mekanis, dan kondisi vakum.
- Kisaran ketebalan tipikal:
- Transformator distribusi kecil: 3 – 6 mm
- Transformator daya menengah: 6 – 12 mm
- Transformator daya besar: 12 – 20 mm
- Penguatan dengan penguat dan rusuk diperlukan untuk mencegah deformasi akibat variasi vakum dan tekanan.
1.4 Kemampuan Tahan Tekanan Tangki Transformator
Oli transformator memuai dan menyusut karena variasi suhu, yang menyebabkan perubahan tekanan internal. Tangki harus dirancang untuk menangani:
- Tekanan positif (ekspansi oli): Terjadi saat kondisi beban berat.
- Tekanan negatif (kondisi vakum): Tercipta ketika transformator dikosongkan selama pengisian oli dan penghilangan gas.
Toleransi Vakum dan Tekanan
- Tangki harus mampu menahan tingkat vakum minimal 760 mmHg (vakum absolut) agar pengisian oli dan penghilangan gas dapat dilakukan dengan benar.
- Perangkat pelepas tekanan, seperti katup pelepas tekanan (PRV) atau diafragma pecah, dipasang untuk mencegah kerusakan akibat tekanan berlebih.

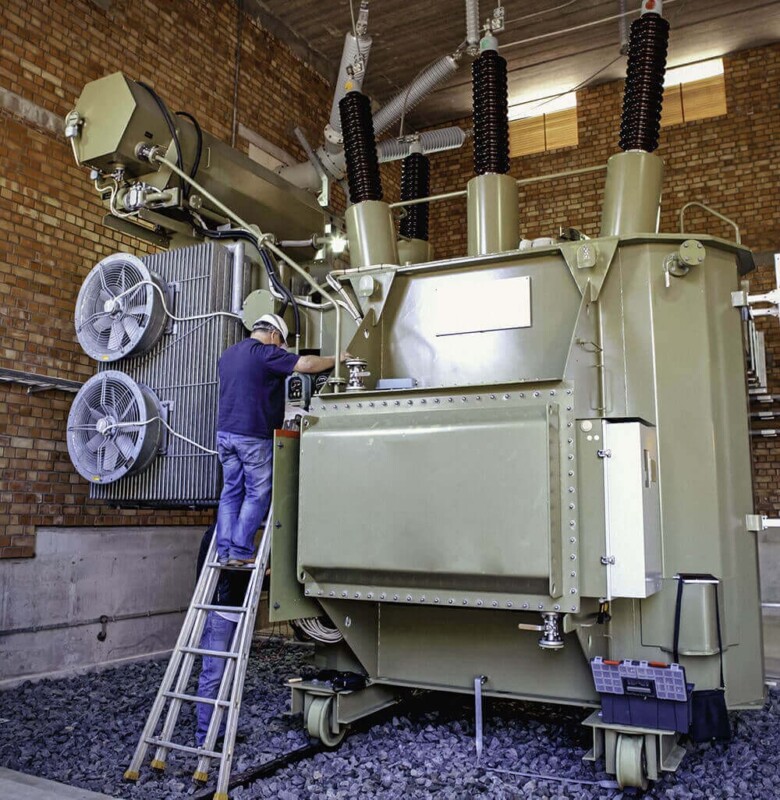

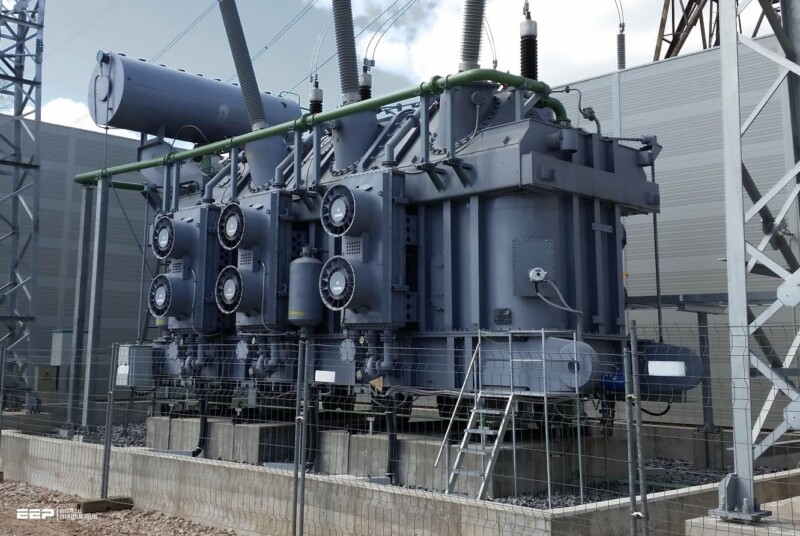

1.5 Pengaturan Pendinginan pada Tangki Transformator
Tangki memainkan peran kunci dalam pembuangan panas dengan memfasilitasi integrasi sistem pendinginan. IEC 60076-2 mengklasifikasikan metode pendinginan transformator, dan desain tangki harus mendukung metode-metode tersebut.
a) Integrasi Sistem Pendingin:
- Kipas bergelombang: Digunakan pada transformator kecil untuk menghilangkan panas secara alami.
- Bank radiator: Dipasang pada transformator daya menengah dan besar untuk meningkatkan luas permukaan pendinginan.
- Kipas pendingin: Dipasang pada radiator untuk sirkulasi udara paksa ( metode ONAF ).
- Pompa oli dan penukar panas: Digunakan pada transformator besar untuk sirkulasi oli paksa (OFAF, OFWF).

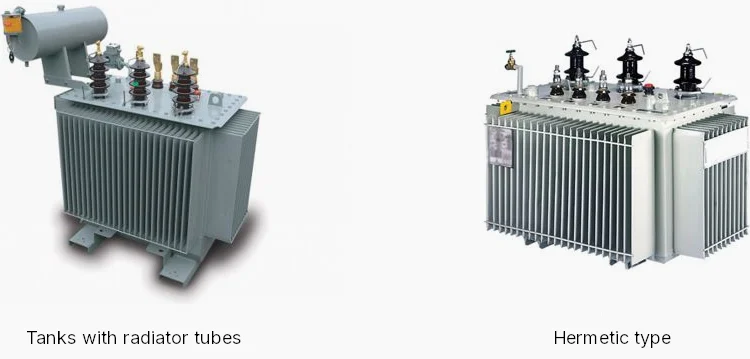

b) Sistem Ekspansi dan Tangki Konservator
Untuk mengakomodasi pemuaian oli, transformator menggunakan:
- Tangki konservator: Tangki eksternal yang menyimpan kelebihan oli saat terjadi perubahan suhu.
- Tangki tertutup dengan bantalan gas nitrogen: Digunakan dalam transformator tertutup rapat untuk menjaga tekanan konstan.

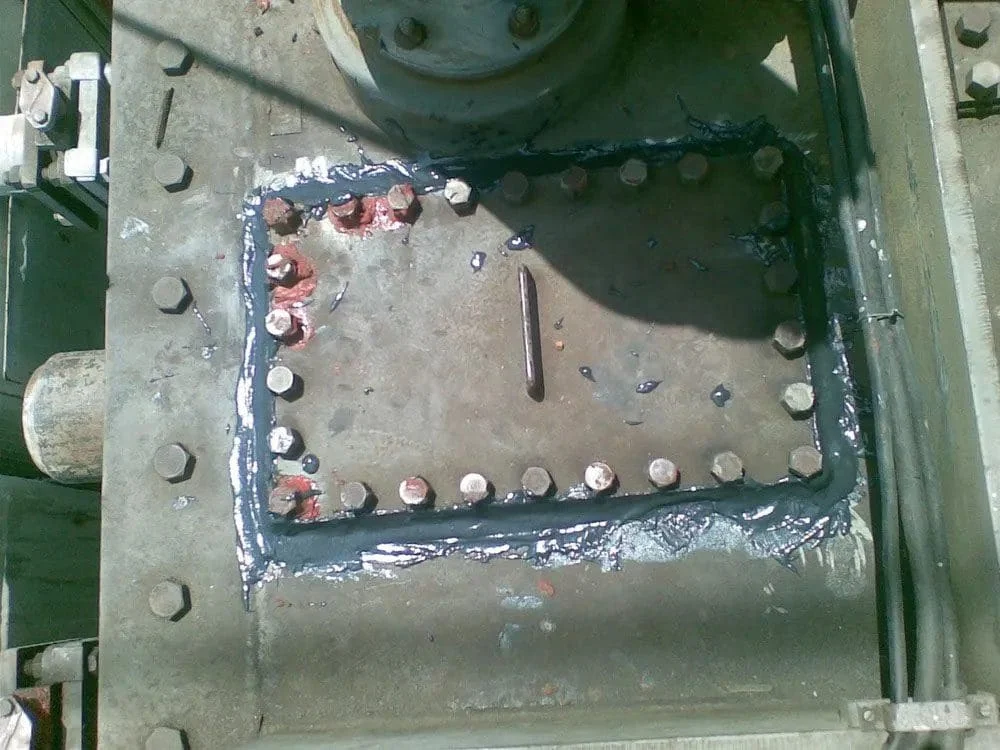

1.6 Penyegelan dan Pencegahan Kebocoran pada Tangki Transformator
Tangki transformator harus disegel sepenuhnya untuk mencegah kebocoran oli dan masuknya kelembapan, yang dapat merusak isolasi.
a) Jenis-jenis Sistem Penyegelan
- Sambungan las: Memastikan struktur yang permanen dan kedap bocor.
- Gasket yang dibaut (untuk tangki modular): Membutuhkan gasket tahan minyak berkualitas tinggi untuk mencegah kebocoran.
- Bushing dan sambungan katup yang tertutup rapat: Mencegah kebocoran oli pada titik masuk/keluar.
b) Sistem Perlindungan Kelembaban dan Ventilasi
- Ventilasi gel silika digunakan pada transformator tipe konservator untuk menghilangkan kelembapan dari udara yang masuk.
- Transformator yang disegel secara hermetis menghilangkan risiko kontaminasi oli dengan sepenuhnya menghilangkan pertukaran udara.
1.7 Perangkat Proteksi dan Pemantauan pada Tangki Transformator
Tangki transformator dilengkapi dengan perangkat pelindung dan pemantauan untuk mendeteksi kerusakan dan memastikan pengoperasian yang aman.
- Relai Buchholz: Mendeteksi kerusakan internal dan penumpukan gas pada transformator yang terendam oli.
- Katup Pelepas Tekanan (PRV): Melepaskan tekanan berlebih jika terjadi pemuaian oli melebihi batas aman.
- Indikator Level Oli: Memastikan level oli yang tepat terjaga.
- Sensor Termal dan RTD: Memantau suhu lilitan dan oli.

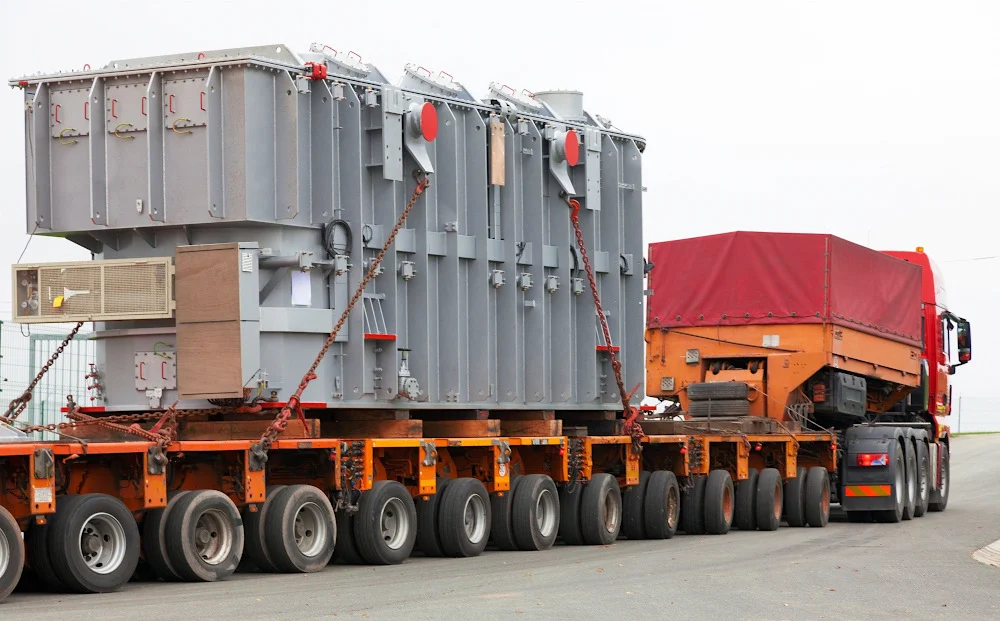

1.8 Pertimbangan Transportasi dan Penanganan
Tangki transformator harus dirancang untuk transportasi dan pemasangan yang aman, terutama untuk transformator daya besar .
a) Pertimbangan Desain Transportasi
- Tersedia pengait pengangkat dan bantalan dongkrak untuk mengangkat dan memposisikan.
- Rel dasar atau dudukan seluncur memungkinkan pergerakan yang mudah.
- Ketahanan terhadap guncangan dan getaran dipastikan dengan memperkuat struktur tangki.
b) Instalasi dan Pemeliharaan di Lokasi
- Transformator berukuran besar dapat diangkut tanpa oli, sehingga memerlukan penyegelan yang tepat untuk mencegah kontaminasi.
- Tangki modular memungkinkan pembongkaran dan pemasangan kembali yang mudah untuk instalasi di lokasi.
2. Bushing dan Sambungan Terminal pada Transformator Daya
Pada transformator daya, bushing berfungsi sebagai jalur isolasi untuk konduktor listrik, memungkinkan sambungan tegangan tinggi melewati tangki transformator sambil mempertahankan isolasi listrik. Tanpa bushing dengan rating yang tepat, integritas isolasi internal dapat terganggu, yang menyebabkan pelepasan muatan parsial, kerusakan isolasi, dan kegagalan sistem.
Di sisi lain, sambungan terminal bertanggung jawab untuk memastikan antarmuka listrik yang aman dan berresistansi rendah antara transformator dan sistem daya yang terhubung.
Agar berfungsi secara efektif, bushing dan sambungan terminal harus:
- Sediakan isolasi listrik antara konduktor bertegangan dan tangki transformator yang diarde.
- Mempertahankan stabilitas mekanis dan listrik dalam kondisi operasi sistem , termasuk fluktuasi beban dan kejadian korsleting.
- Mampu menahan tekanan lingkungan, termasuk kelembapan, polusi, dan suhu ekstrem.
- Meminimalkan kerugian dielektrik dan mencegah pelepasan korona, sehingga memastikan keandalan isolasi yang tinggi.
- Mencegah kebocoran minyak atau gas, menjaga kekuatan dielektrik transformator berisi minyak.
