Gambaran Praktis Studi Harmoni
Sistem tenaga modern sedang mengalami transformasi mendasar. Pertumbuhan pesat sumber daya berbasis inverter—seperti sistem penyimpanan energi baterai (BESS), pembangkit listrik tenaga surya fotovoltaik (PV), ladang angin, tautan HVDC, pengisi daya kendaraan listrik, dan beban industri yang didominasi oleh elektronika daya—telah secara signifikan mengubah perilaku harmonik jaringan listrik.
Berbeda dengan pembangkit sinkron tradisional, teknologi ini menyuntikkan arus non-linier ke dalam jaringan, meningkatkan risiko distorsi harmonik, resonansi, panas berlebih pada peralatan, kesalahan pengoperasian proteksi, dan degradasi aset jangka panjang.
Sebagai respons terhadap tantangan-tantangan ini, studi harmonik telah berkembang dari latihan rekayasa “praktik terbaik” menjadi persyaratan peraturan wajib untuk sambungan jaringan listrik baru dan yang dimodifikasi.
Di Inggris, kewajiban ini diatur oleh Rekomendasi Teknik G5/5, yang menetapkan batasan ketat dan metodologi penilaian untuk emisi harmonik, distorsi tegangan, dan efek interaksi jaringan. Kepatuhan terhadap G5/5 kini menjadi prasyarat mendasar untuk persetujuan sambungan dari Operator Jaringan Distribusi (DNO) dan Operator Sistem Kelistrikan (ESO).

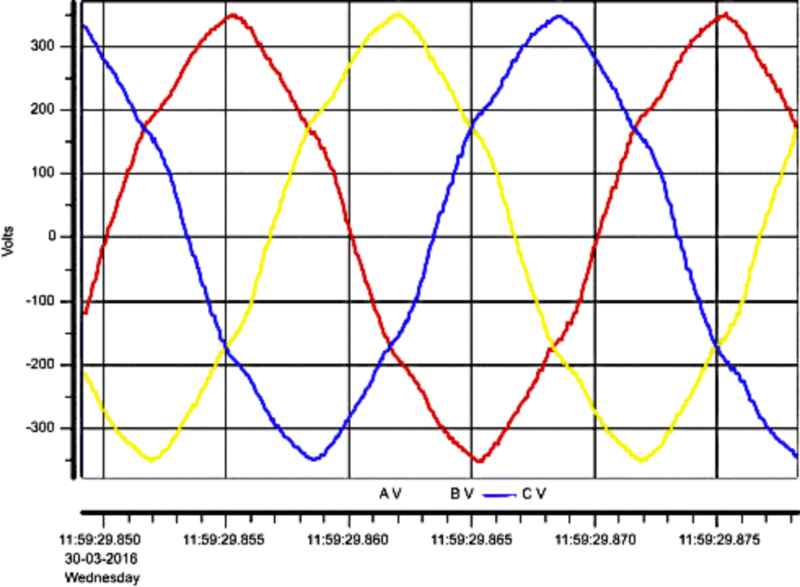

Selain itu, artikel ini membahas bagaimana ketidakpatuhan harmonik dapat dikurangi, termasuk peran filter harmonik, keterlibatan OEM, penerimaan bersyarat DNO, dan teknik pengukuran canggih seperti data Point-on-Wave (PoW) dan analisis berbasis Transformasi Fourier Cepat (FFT) sesuai dengan standar kualitas daya IEC.
Dengan menjembatani persyaratan regulasi dengan praktik teknik dunia nyata, artikel ini bertujuan untuk menjadi referensi berharga bagi konsultan, pengembang, kontraktor EPC, OEM, dan insinyur sistem tenaga yang mengerjakan proyek-proyek terhubung jaringan modern.
1. Mengapa Studi Harmoni Sekarang Wajib
Berdasarkan G5/5, penilaian harmonik merupakan persyaratan wajib untuk semua proyek pembangkitan dan penyimpanan energi yang dapat secara signifikan memengaruhi tingkat harmonik, khususnya yang melibatkan elektronika daya.
Studi harmonik kini menjadi aktivitas penting dalam mengamankan koneksi DNO/TSO di Inggris karena:
- Hal ini secara langsung memengaruhi kemampuan untuk mengeluarkan penawaran koneksi.
- Hal ini menentukan apakah diperlukan tindakan mitigasi (filter, reaktor).
- Hal ini memengaruhi biaya proyek, desain, dan jangka waktu.
- Ketidakpatuhan dapat menyebabkan penolakan atau penundaan pengaktifan listrik.
Kerangka kerja yang diperbarui memastikan bahwa distorsi harmonik tetap berada dalam batas yang dapat diterima, melindungi kualitas daya pelanggan dan menjaga stabilitas jaringan yang semakin didominasi oleh inverter.
2. Gambaran Umum Persyaratan Studi Harmonis di bawah ER G5/5
Rekomendasi Teknik G5/5 menetapkan metodologi yang jauh lebih komprehensif dan ketat untuk menilai emisi harmonik pada jaringan distribusi dan transmisi di Inggris. Standar ini mengharuskan setiap generator atau pembangkit penyimpanan untuk menunjukkan bahwa sambungannya tidak akan berdampak buruk pada tingkat distorsi harmonik di Titik Sambungan Umum (PCC) atau di tempat lain dalam jaringan yang lebih luas.
Berdasarkan G5/5, kepatuhan harus dibuktikan baik untuk distorsi tegangan harmonik inkremental maupun total , untuk memastikan bahwa sambungan baru tidak mengganggu kualitas daya jaringan.
3. Perhitungan Kunci yang Diperlukan Berdasarkan G5/5
3.1 Tegangan Harmonik Inkremental
Ini adalah distorsi tegangan harmonik tambahan yang dihasilkan semata-mata oleh injeksi arus harmonik dari pembangkit itu sendiri . Ini mewakili kontribusi individual pembangkit terhadap total distorsi yang terlihat di PCC.

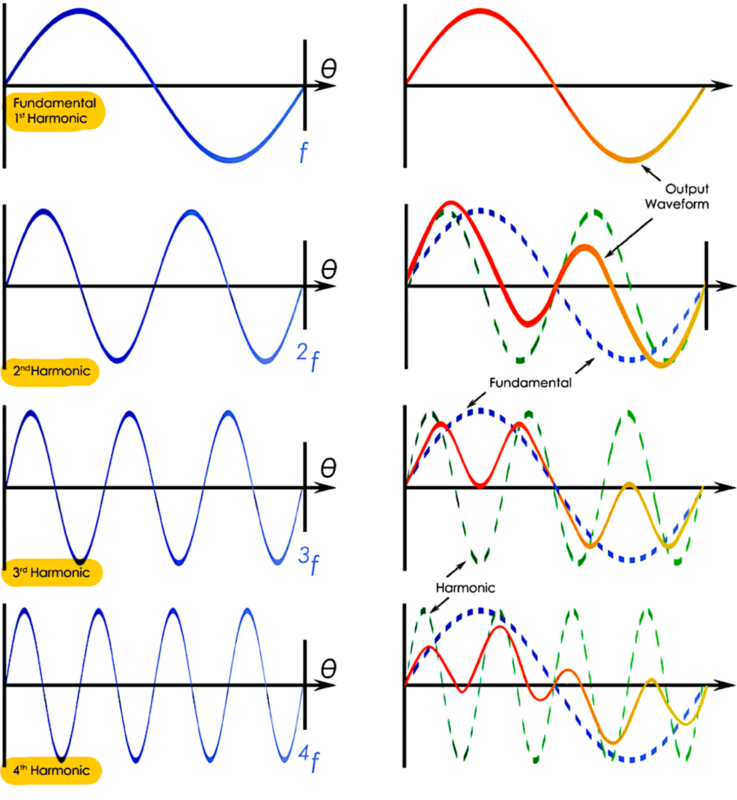

Ini harus dihitung untuk setiap orde harmonik, biasanya dari harmonik ke-2 hingga harmonik ke-100.
3.2 Tegangan Harmonik Total
Ini adalah distorsi tegangan gabungan yang dihasilkan dari:
- Emisi harmonik inkremental dari pabrik, ditambah
- Tegangan harmonik latar belakang yang sudah ada sebelumnya di jaringan.
G5/5 mensyaratkan bahwa distorsi inkremental dan total harus tetap berada dalam batas yang ditentukan untuk setiap orde harmonik dan untuk THDv keseluruhan.
3.3 Rentang Penilaian
Orde harmonik hingga orde ke-100 harus dievaluasi karena:
- Teknologi berbasis inverter dapat menghasilkan emisi frekuensi tinggi.
- Resonansi jaringan dapat memperkuat komponen tingkat yang lebih tinggi.
- Jaringan yang banyak menggunakan kabel menunjukkan perilaku yang berbeda di atas harmonik ke-50.
Hal ini memastikan pemahaman yang lengkap dan akurat tentang interaksi antara tumbuhan dan jaringan.
4. Prinsip-Prinsip Utama Kepatuhan Harmonis G5/5
4.1 Interaksi dengan Koneksi Lain
G5/5 menyadari bahwa emisi harmonik dari berbagai generator dan beban bergabung dan berinteraksi.
Oleh karena itu, penelitian harus:
- Pertimbangkan sumber harmonik lain yang sudah ada.
- Memperhitungkan proyek-proyek yang sedang berjalan secara bersamaan.
- Menilai skenario jaringan terburuk
4.2 Investigasi Resonansi Harmonik
Persyaratan utama adalah menilai apakah sambungan yang diusulkan dapat:
- Membangkitkan frekuensi resonansi jaringan.
- Rasakan penguatan pada orde harmonik tertentu.
- Menimbulkan ketidakstabilan atau arus harmonik yang berlebihan
Hal ini sangat penting terutama pada jaringan dengan kabel panjang, bank kapasitor, reaktor , atau kondisi jaringan yang lemah.
4.3 Penilaian Dampak Jaringan yang Lebih Luas
Kepatuhan tidak dapat dinilai hanya di PCC. Pabrik tersebut dapat memengaruhi:
- Tingkat tegangan hulu
- Gardu induk tetangga
- Lokasi sensitif seperti rumah sakit, pusat data, dan lokasi industri.
Oleh karena itu, G5/5 mewajibkan evaluasi sistem secara menyeluruh di berbagai node.
5. Data Masukan Esensial yang Diperlukan untuk Studi Harmonik
Penilaian harmonik berkualitas tinggi sangat bergantung pada keakuratan data masukan yang diberikan oleh:
- DNO/TSO (UKPN, SSEN, ENWL, NGESO, dll.)
- OEM (produsen inverter, BESS, turbin angin, dan peralatan)
Untuk analisis yang cermat, diperlukan kumpulan data inti berikut:
5.1 Batas Tegangan Harmonik dan Tingkat Latar Belakang
Batasan Inkremental: Batasan perencanaan ini menentukan kontribusi tegangan harmonik maksimum yang diizinkan dari pembangkit listrik yang diusulkan. Batasan ini bervariasi berdasarkan:
- Tingkat tegangan
- Kekuatan jaringan (SCR, impedansi)
- Lokasi dan topologi
Batas Total: Ini memastikan bahwa distorsi tegangan harmonik keseluruhan—latar belakang ditambah inkremental—tidak melebihi tingkat aman yang ditentukan oleh:
- UGD G5/5
- IEC 61000-2-4 / 3-6
- Batasan khusus utilitas
Tingkat Tegangan Harmonik Latar Belakang: Ini biasanya didasarkan pada:
- Data terukur selama dua minggu
- Ditangkap di atau dekat PCC
- Mencerminkan kondisi operasi normal
Data latar belakang yang akurat sangat penting karena distorsi yang sudah ada sebelumnya akan mengurangi ruang gerak yang tersedia untuk koneksi baru .

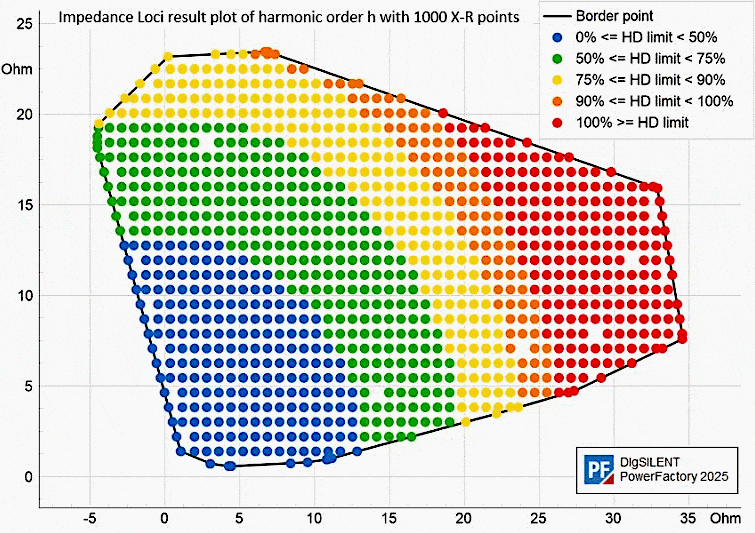

5.2 Lokasi Impedansi Harmonik
Lokus impedansi harmonik menggambarkan bagaimana impedansi jaringan bervariasi pada setiap orde harmonik di bawah kondisi:
- Kondisi pembebanan yang berbeda
- Beralih status
- Variasi musiman
- Kontingensi (N-1 kondisi)
Ada dua format utama:
Terkelompok: Beberapa orde harmonik dikelompokkan menjadi satu grup impedansi. Ini bersifat konservatif tetapi kurang akurat.
Impedansi yang Tidak Dikelompokkan: Setiap orde harmonik memiliki Ungrouped impedansi tersendiri. Ini adalah pendekatan yang lebih disukai untuk analisis harmonik yang detail dan akurat karena:
- Mengidentifikasi risiko resonansi dengan lebih andal.
- Menghasilkan estimasi tegangan inkremental yang realistis.
- Mendukung pemodelan tingkat lanjut (studi Tahap 3)
Lokasi impedansi sangat penting untuk memahami apakah sistem akan berinteraksi negatif dengan resonansi jaringan atau memperkuat distorsi harmonik.
