Cara Mengontrol Daya Reaktif di Pembangkit Listrik Besar dengan Banyak Saluran Masuk

Mengendalikan daya reaktif

Sebagian besar bank kompensasi dikendalikan secara bertahap. Untuk tujuan ini, sangat penting untuk ‘mengetahui’ kapan diperbolehkan untuk (menonaktifkan) langkah kapasitor oleh relai faktor daya (pengontrol). Nilai C/k dihitung dengan ukuran langkah C dibagi dengan rasio k dari transformator arus.

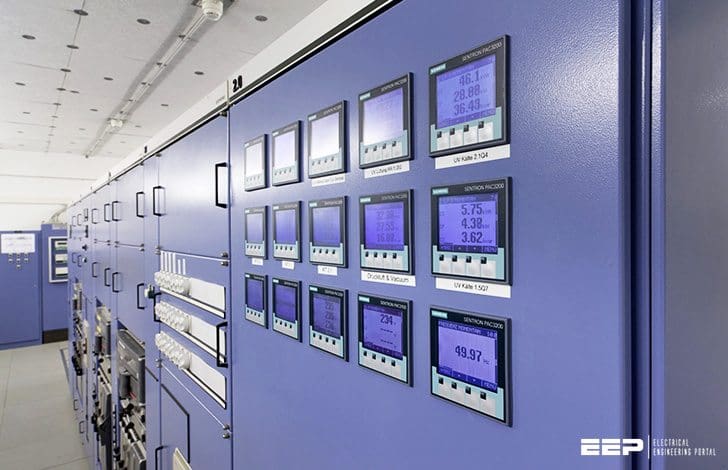

Cara Mengontrol Daya Reaktif dengan Banyak Saluran Masuk di Pembangkit Listrik yang Lebih Besar (pada foto: Kompleks bangunan Fraunhofer IISB dengan sistem pemantauan daya canggih dari Siemens; kredit: Siemens)

Jelas bahwa kapasitor dengan kapasitas misalnya 50 kvar mungkin tidak akan diaktifkan jika relai faktor daya mengukur penyimpangan daya reaktif hanya sebesar 10 kvar dibandingkan dengan target faktor daya yang telah disesuaikan sebelumnya.

Artikel teknis ini menjelaskan dua cara mengendalikan daya reaktif pada pembangkit listrik dengan banyak saluran masuk:

1. Pengukuran dengan Menggunakan Transformator Arus Penjumlahan

Pembangkit listrik yang lebih besar memiliki banyak saluran masuk daya dengan dua atau lebih transformator daya yang biasanya bekerja secara paralel. Mengenai pengendalian daya reaktif, ada dua solusi yang mungkin.

Solusi pertama, menurut Gambar 1, adalah mengukur beban melalui tiga transformator arus 1500 A/5 A dengan setiap suplai masuk diberi daya oleh satu transformator daya 1000 kVA . Ketiga jalur arus tersebut dijumlahkan dalam transformator arus penjumlahan dengan tiga jalur input, masing-masing 5 A, dan satu jalur output juga 5 A.

Output ini dihubungkan ke jalur arus relai faktor daya yang mengontrol bank kompensasi pusat 12 langkah sebesar 600 kvar.

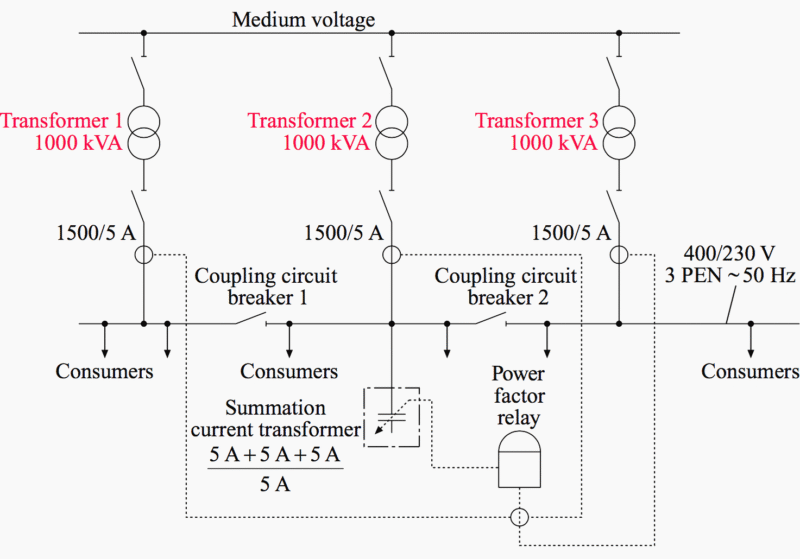

Gambar 1 – Kompensasi tipe pusat dengan menggunakan transformator arus penjumlahan

Metode ini memiliki kelemahan besar: untuk kontrol daya reaktif yang tepat, kedua pemutus sirkuit penghubung 1 dan 2 harus selalu tertutup! Jika terjadi korsleting, ketiga transformator daya biasanya menghasilkan daya yang sangat tinggi.

Misalkan pemutus sirkuit penghubung 1 terbuka – maka relai faktor daya tidak mampu mengkompensasi daya reaktif konsumen yang terhubung ke busbar di sebelah kiri. Namun, relai tersebut mencatat permintaan yang lebih tinggi agar kapasitor diaktifkan.

Hal ini dapat menyebabkan kompensasi berlebih pada transformator 2 dan 3 – artinya daya reaktif kapasitif naik ke busbar tingkat MV dan melalui transformator 1 ke konsumen untuk dikompensasi. Transmisi daya reaktif ini menyebabkan kerugian daya aktif tambahan di sepanjang kabel dan tentu saja di dalam transformator.

Kelemahan ketiga adalah bahwa relai faktor daya tidak dapat ‘melihat’ di area mana daya reaktif muncul, karena adanya transformator arus penjumlahan dan kompensasi tipe pusat yang terhubung ke busbar di tengah. Meskipun demikian, penting untuk membahas cara menghitung nilai C/k untuk penyesuaian yang benar.

Untuk tujuan ini, Persamaan 1 digunakan:

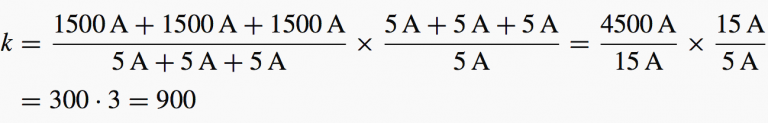

Faktor k akan ditentukan secara terpisah:

Suku pertama melambangkan rasio total dari ketiga transformator arus, dan suku kedua, yang melambangkan transformator penjumlahan yang akan dikalikan, menghasilkan rasio total yang sangat tinggi yaitu k = 900. Oleh karena itu, perlu diperiksa apakah sensitivitas minimum relai sebesar 1% tidak akan terlalu kecil.

Terakhir, nilai C/k dihitung berdasarkan Persamaan 1:

Nilai ini dapat disesuaikan pada sebagian besar relai faktor daya dengan pengaturan C/k manual atau pada relai dengan adaptasi semi-otomatis. Pasar menawarkan relai faktor daya untuk mengatur parameter ‘rasio transformator arus’ dan ‘ukuran langkah’ (terkecil) secara digital. Pengaturan yang salah dapat menyebabkan ‘perburuan’ langkah kapasitor!

Misalkan pasokan masuk keempat dengan transformator daya tambahan sebesar 1000 kVA meningkatkan rasio total yang mengacu pada empat transformator arus yang akan dijumlahkan hingga k = 1200 dan nilai C/k menurun hingga sekitar 0,038.

Nilai ini menurunkan level 1% secara signifikan .

Satu-satunya kemungkinan adalah memvariasikan faktor 0,65 hingga 0,85 atau, dalam perhitungan lain, untuk menunjukkan pada persentase ukuran langkah (50 kvar) berapa relai faktor daya dengan adaptasi C/k otomatis penuh akan mulai mengontrol:

Relai akan mengaktifkan kembali kapasitor pada level 85% yang mengacu pada 50 kvar, atau hanya 42,5 kvar. Kontrol yang tepat terhadap kapasitor tidak lagi terjamin karena toleransi relai dan kapasitor itu sendiri.

Mengenai faktor k, tidak masalah apakah semua transformator daya beroperasi atau tidak. Faktor k hanyalah konstanta karakteristik dari keseluruhan instalasi listrik .

Metode pengendalian daya reaktif ini memiliki beberapa kekurangan, seperti yang telah disebutkan di atas. Pemasangan bank kompensasi individual untuk setiap pasokan masuk jauh lebih tepat , seperti yang dijelaskan pada paragraf berikut.

2. Pengoperasian Paralel Bank Kompensasi untuk Setiap Pasokan Masuk

Merujuk pada Gambar 2, keuntungannya dapat langsung terlihat. Pengendalian daya reaktif berjalan secara individual untuk setiap pasokan masuk dengan bantuan bank kompensasinya masing-masing, yang masing-masing dikendalikan oleh pengontrol daya reaktif otomatis.

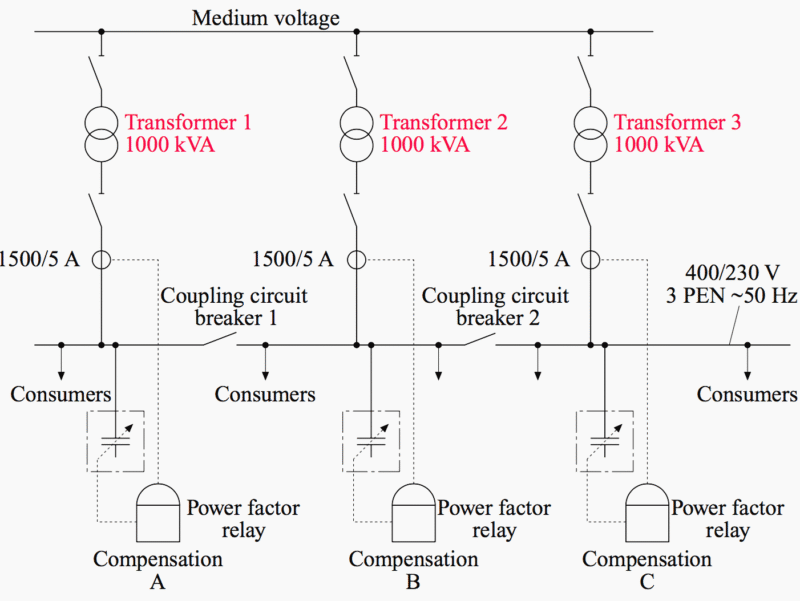

Gambar 2 – Kompensasi tipe sentral untuk setiap pasokan yang masuk

Tidak masalah apakah posisi pemutus sirkuit penghubung 1 dan 2 terbuka atau tertutup. Jika terbuka, bank kompensasi beroperasi secara individual. Jika tertutup, akan terjadi operasi paralel, yang akan dibahas selanjutnya. Ketiga relai faktor daya yang bekerja secara paralel telah diatur sebelumnya ke target faktor daya yang identik satu sama lain.

Mengenai penundaan waktu peralihan per langkah, tidak perlu menetapkan nilai yang sama, cukup nilai perkiraan saja, misalnya dalam kisaran antara 35 dan 40 detik per langkah .

Perhitungan C/k dari Persamaan 1 sekali lagi sederhana karena tidak perlu mempertimbangkan transformator arus penjumlahan.

Dengan demikian, rasio transformator arus adalah:

Nilai C/k ini harus diatur sebelumnya pada setiap relai dengan adaptasi C/k manual atau semi-otomatis secara identik dalam kasus pemutus sirkuit kopling terbuka. Tetapi bagaimana situasinya dengan pemutus sirkuit kopling tertutup?

Ukuran langkah sebesar 50 kvar hanya sepertiga yang diukur oleh transformator arus, dengan asumsi tegangan impedansi yang sama pada transformator daya yang beroperasi secara paralel.

Ini berarti nilai C/k yang telah ditetapkan bergantung pada posisi pemutus sirkuit penghubung dan harus dikoreksi setiap saat. Ini memang merupakan kerugian besar jika menggunakan relai faktor daya dengan penyesuaian C/k manual atau semi-otomatis.

Oleh karena itu, solusi terbaik adalah menggunakan relay faktor daya dengan fitur ‘ adaptasi C/k otomatis penuh ‘.



Mereka selalu mencatat apa yang disebut efek kompensasi untuk setiap langkah secara independen dari posisi pemutus sirkuit penghubung 1 dan 2. Bahkan jika pemutus 2 terbuka dan 1 tertutup, transformator arus bank kompensasi C mencatat ukuran penuh kapasitor, tetapi transformator arus bank kompensasi A dan B hanya mencatat setengah ukurannya.

Tidak perlu lagi membahas kekurangan dari relay faktor daya dengan adaptasi C/k manual atau semi-otomatis.

Selama pemasangan instalasi listrik besar dengan arus lebih dari 1000 A, perhatian khusus harus diberikan agar, misalnya, kabel dari transformator daya ke busbar memiliki panjang yang sama untuk memastikan distribusi beban yang simetris .

Situasi lain yang penting untuk disebutkan adalah kasus ketika salah satu transformator daya, misalnya nomor 3, tidak beroperasi karena pemeliharaan dan, dengan asumsi bahwa pemutus sirkuit penghubung tertutup, relai faktor daya kompensasi C diberi energi tetapi tidak menerima sinyal apa pun dari transformator arus.

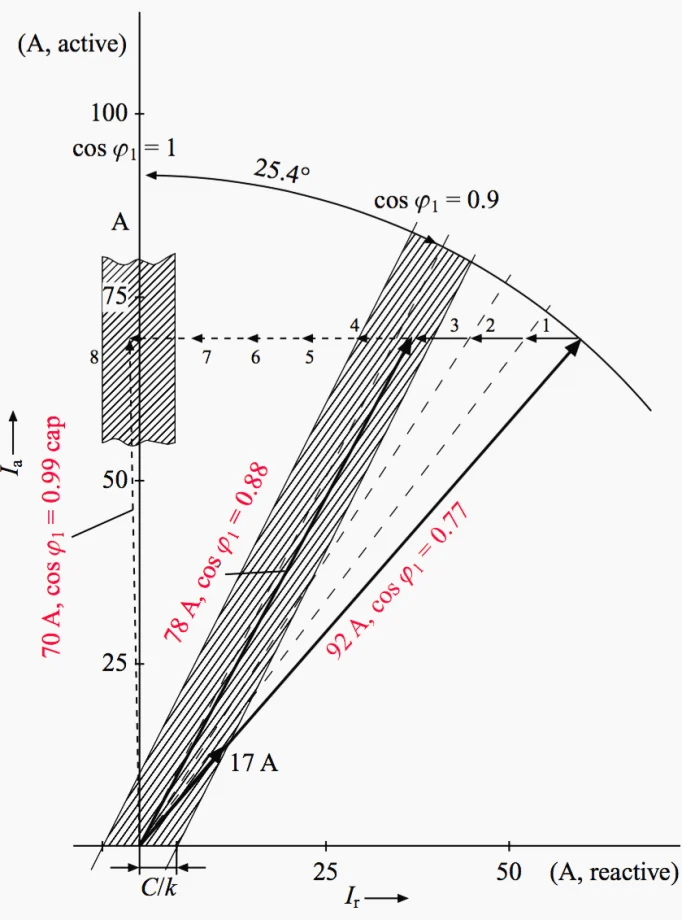

Gambar 3 – Fungsi antara garis cos φd dan garis C/k

Berkaitan dengan Gambar 3, tidak ada vektor yang melebihi ambang batas C/k . Relai lama akan ‘siaga’ dengan jumlah kapasitor yang diaktifkan seperti sebelumnya. Mereka tidak akan dapat melakukan kontrol sampai perawatan selesai.

Tidak semua merek relay faktor daya memiliki kemampuan untuk memutus kapasitor setelah waktu pengukuran tertentu yang menunjukkan ‘tidak ada arus’ atau ‘I = 0’ . Oleh karena itu, sangat penting untuk mendapatkan informasi mengenai hal ini dari pabrikan.
