Jenis -Jenis Inverter Dan Penggunaannya

PEMILIHAN BERBAGAI JENIS INVERTER





Gambar 1. Jenis inverter

A. Pengenalan

• Dalam masyarakat modern ini, listrik memiliki peran vital pada kegiatan sehari-hari untuk pemanfaatan tenaga listrik domestik dan industri untuk operasi.
• Inverter digunakan untuk menyediakan pasokan AC 220V tanpa gangguan ke beban yang terhubung ke soket keluarannya. Ini menyediakan pasokan AC konstan pada soket outputnya, bahkan ketika pasokan listrik AC tidak tersedia.
• Ada banyak faktor yang mempengaruhi pemilihan inverter terbaik untuk aplikasi kita
• Power inverter adalah perangkat yang mengubah daya listrik dari bentuk DC ke bentuk AC menggunakan sirkuit elektronik. Ini adalah aplikasi khas untuk mengubah tegangan baterai menjadi tegangan AC rumah tangga konvensional untuk menggunakan Peralatan, ketika daya AC tidak tersedia.
• Ada dua metode, di mana daya DC tegangan rendah dimasukkan ke dalam Daya AC.
• Dalam Metode Pertama yang pertama adalah konversi daya DC tegangan rendah ke sumber DC tegangan tinggi, dan kemudian konversi sumber DC tinggi ke bentuk gelombang AC menggunakan modulasi lebar pulsa.
• Dalam metode kedua hasilnya adalah pertama-tama mengubah daya DC tegangan rendah ke AC, dan kemudian menggunakan transformator untuk meningkatkan tegangan menjadi 220 volt.
• Metode yang banyak digunakan dalam inverter perumahan saat ini adalah yang kedua.
• Inverter tidak hanya mengubah Tegangan DC baterai ke Sinyal AC 220V V tetapi juga mengisi daya baterai saat sumber listrik AC ada.
• Diagram blok yang ditunjukkan di atas adalah penggambaran sederhana tentang cara kerja Inverter.

Gambar 2. Blok Diagram Inverter

B. Ketika catu daya listrik AC tersedia.

• Ketika pasokan listrik AC Utility Company tersedia.
• AC Main Sensor: sensor AC merasakannya dan pasokan 230V A.C dimasukkan ke Relay dan pengisi daya baterai.
• Relay atau Change over Switch: Sensor utama AC mengaktifkan relai dan relai ini akan langsung meneruskan pasokan listrik AC 230V ke Load.
• Pengisi Daya Baterai: Pengisi Daya Baterai mengubah saluran Tegangan A.C ke Tegangan D.C dan Mengisi Baterai bahkan ketika Daya A.C tersedia.
• Baterai: Baterai terisi daya dan dihentikan saat terisi penuh.

C. Ketika catu daya listrik AC tidak tersedia.

• Relay atau Change over Switch: Sensor utama AC mengaktifkan relai dan relai ini akan terhubung ke baterai jika tidak ada pasokan listrik AC.
• Baterai: Baterai menyediakan daya DC ke sirkuit Oscillator melalui Relay.
• Sirkuit Oscillator: Sirkuit osilator di dalam inverter menggunakan modulator lebar pulsa untuk menghasilkan frekuensi 50Hz yang diperlukan untuk menghasilkan pasokan AC oleh inverter.
• Pasokan DC baterai terhubung ke Oscillator. Flip-flop mengubah sinyal yang masuk menjadi sinyal dengan mengubah polaritas sehingga dalam dua sinyal dengan mengubah polaritas.
• Yang pertama adalah positif sedangkan yang kedua adalah negatif dan sebaliknya. Proses ini diulang 50 kali per detik untuk memberikan sinyal bolak-balik dengan frekuensi 50Hz. Sinyal bolak-balik ini dikenal sebagai “MOS Drive Signal”.
• Driver Circuit: Sinyal-sinyal drive MOS diberikan ke basis transistor driver yang dipisahkan menjadi dua saluran yang berbeda.
• Sirkuit Amplifier: Transistor memperkuat sinyal penggerak MOS 50Hz di pangkalan mereka ke tingkat yang cukup dan mengeluarkannya dari emitor.
• Inverter Transformer: Transformator yang digunakan untuk ini adalah center tapping yang membagi primer menjadi dua bagian yang sama.
• center tapping ini terhubung ke terminal positif baterai. Dua ujung primer terhubung ke terminal negatif baterai melalui sakelar S1 dan S2.
• MOSFET atau Transistor digunakan untuk operasi switching. MOSFET atau Transistor ini terhubung ke belitan utama transformator inverter.
• Ketika perangkat switching ini menerima sinyal drive MOS dari sirkuit driver, mereka mulai beralih antara status ON & OFF pada kecepatan 50 Hz. Tindakan switching dari MOSFET atau Transistor ini menciptakan arus 50Hz ke primer dari transformator inverter. Ini menghasilkan AC 220V atau 2300V AC (tergantung pada rasio belitan transformator inverter) pada sekunder atau transformator inverter. Tegangan sekunder ini tersedia di soket keluaran inverter oleh relay change over .

D. Type of Inverter

Inverter diklasifikasikan berdasarkan bergantung pada outputnya :

1. Gelombang sinus
2. Gelombang sinus yang dimodifikasi
3. Gelombang persegi

1. Gelombang sinus

• Dalam utilitas Perusahaan, gelombang sinus yang dihasilkan oleh generator AC dan gelombang sinus adalah produk alami dari mesin genetator AC.
• Inverter gelombang sinus murni memberikan output yang sama dengan gelombang sinus yang mirip dengan utilitas jaringan yang disediakan, karenanya inverter Pure Sine Wave menghasilkan arus yang lebih baik dan bersih

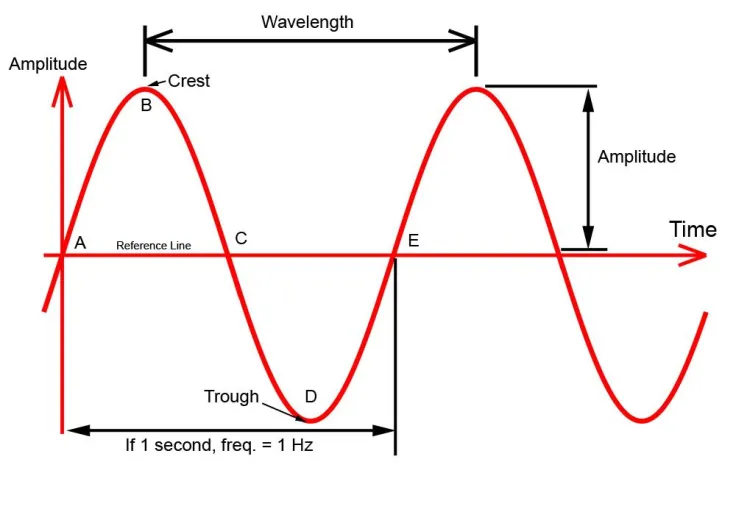

Gambar 3. Bentuk Gelombang Sinus

• Semua instrumen komersial dirancang untuk berjalan pada gelombang sinus murni. Karakteristik dari perangkat tersebut sangat tergantung pada bentuk gelombang input. Perubahan bentuk gelombang akan memengaruhi kinerja dan efisiensi peralatan.
• Sine wave Inverter murni dapat bekerja sesuai spesifikasi lengkap sesuai desainnya. Peralatan seperti Motor, lemari es, Oven dll akan menghasilkan daya penuh hanya pada input gelombang sinus murni.
• Beberapa peralatan, seperti pemanggang roti, peredup cahaya, dan beberapa pengisi daya baterai memerlukan gelombang sinus agar bekerja dengan baik. Pengoperasian peralatan ini di Square atau gelombang bertahap akan sangat mempengaruhi masa pakai peralatan tersebut karena panas yang dihasilkan.
• Distorsi dalam gelombang sinus menciptakan noise yang kuat di transformer, dan perangkat audio
• Dapat di ketahui beberapa perallatan seperti amplifier audio, televisi, lampu neon dll membuat noise pada daya inverter. Ini menunjukkan bahwa output inverter bukan gelombang sinus murni.
• Itu selalu disarankan dan direkomendasikan untuk menggunakan inverter gelombang sinus murni untuk keamanan dan kinerja efektif peralatan Anda.

Keuntungan Gelombang Sinus :

• Bentuk gelombang tegangan output adalah gelombang sinus murni dengan distorsi harmonik yang sangat rendah dan daya bersih seperti listrik yang disuplai oleh utilitas.
• Beban induktif seperti oven microwave dan motor berjalan lebih cepat, lebih tenang dan lebih dingin.
• Mengurangi gangguan dan noise listrik pada kipas, lampu fluoresens, amplifier audio, TV, konsol game, Faks, dan mesin penjawab.
• Jenis inverter ini akan menghemat tagihan Anda saat ini dibandingkan dengan inverter gelombang persegi.
• Mencegah crash di komputer, hasil cetakan yang kurang baik, dan gangguan dan kebisingan di monitor.
• Waktu cadangan akan lebih baik daripada inverter gelombang persegi.

Kerugian :

• Inverter gelombang sinus 2 hingga 3 kali lebih mahal dibandingkan dengan gelombang persegi dan inverter gelombang sinus termodifikasi.

Penggunaan :

• Barang elektronik atau listrik yang lebih sensitive
• Komputer desktop, laptop, printer Laser, mesin fotokopi,
• Camera battery chargers, cell phone chargers,
• Mixer,
• Fluorescent lights with electronic ballasts ,
• Digital clocks ,
• Sewing machines with speed/microprocessor control ,
• Medical equipment,
• Small house hold water pumping motors, Drives etc.

2. Modifikasi Sine Wave

• Inverter gelombang sinus yang dimodifikasi memiliki bentuk gelombang seperti gelombang persegi, tetapi dengan langkah ekstra.
• Inverter gelombang sinus yang dimodifikasi akan bekerja dengan baik dengan sebagian besar peralatan, meskipun efisiensi atau daya akan berkurang dengan beberapa peralatan.

Gambar 4. Bentuk Gelombang Modifikasi Sine Wave

• efisien Perangkat biasanya sekitar 70%, terjadi kehilangan daya yang signifikan jika menggunakan inverter modifikasi sine wave pada kelistrikan di sistem Anda.
• Motor, seperti motor kulkas, pompa, kipas angin dll akan menggunakan lebih banyak daya dari inverter karena efisiensi yang lebih rendah. Sebagian besar motor akan menggunakan sekitar 20% lebih banyak daya.
• Beberapa lampu neon tidak akan beroperasi seterang ini, dan beberapa mungkin berdengung atau membuat suara dengung yang mengganggu.
• Karena Modifikasi Sine Wave lebih ribut dan kasar dari pada gelombang sinus murni, jam dan timer dapat berjalan lebih cepat atau tidak berfungsi sama sekali. Mereka juga memiliki beberapa bagian gelombang yang tidak 50 Hz, yang dapat membuat jam berjalan cepat. Peralatan seperti pembuat roti dan dimmer cahaya mungkin tidak berfungsi sama sekali dalam banyak kasus, peralatan yang menggunakan kontrol suhu elektronik tidak akan dapat mengontrol dengan baik. Yang paling umum adalah pada hal-hal seperti latihan kecepatan variabel hanya akan memiliki dua kecepatan hidup dan mati.
• Perbedaan antara gelombang sinus dan inverter gelombang sinus yang dimodifikasi adalah biayanya. Gelombang sinus jauh lebih mahal. Kita dapat menemukannya dengan cara praktis. Kita dapat menginstal inverter Pure Sine Wave kecil untuk “kebutuhan khusus” dan juga inverter Modifikasi Sine Wave yang lebih besar untuk aplikasi lainnya.

Keuntungan :

• Lebih murah dari inverter gelombang sinus murni
• Bentuk gelombang koreksi keluaran; relatif stabil; cocok untuk pengguna pribadi biasa dengan TV, kipas angin, lampu, komputer, hot pot dll.
• Bentuk gelombang output memiliki distorsi harmonik yang sangat rendah dibandingkan dengan inverter gelombang persegi
• Kerugian :
• Efisiensi lebih rendah daripada inverter gelombang sinus murni.
• Kerugian Daya lebih besar dibandingkan dengan inverter gelombang sinus.
• Output Sine Wave yang dimodifikasi tidak cocok untuk operasi jangka panjang yang berkelanjutan dari peralatan tertentu dengan perangkat kapasitif dan elektromagnetik seperti lemari es, oven microwave dan sebagian besar jenis motor, printer serta lampu neon kapasitif dll.
• Beberapa fan dengan motor sinkron mungkin sedikit meningkatkan kecepatan (RPM) ketika ditenagai oleh inverter gelombang sinus yang dimodifikasi. Ini tidak berbahaya bagi kipas angin atau inverter.
• Pengisi daya tertentu untuk baterai nikel-kadmium kecil dapat rusak jika dicolokkan ke inverter gelombang sinus yang dimodifikasi

Penggunaan :

• Beberapa peralatan rumah tangga dan alat-alat listrik.
• Beban induktif seperti oven mikro dan motor.
• Kipas dan lampu neon,
• Amplifier audio, TV, konsol game, mesin faks dan mesin penjawab.

3. Inverter Gelombang Persegi:

• Bentuk gelombang Output dari Inverter seperti persegi.
• Teknologi lama dan inverter termurah, tetapi yang paling sulit digunakan.
• Inverter gelombang persegi akan menjalankan hal-hal sederhana seperti alat dengan motor universal tanpa masalah, tetapi tidak banyak lagi.

Gambar 5. Bentuk Gelombang Sine Kotak

• Arus yang kita dapatkan dari grid bukanlah gelombang persegi atau gelombang sinus murni, itu hampir gelombang sinus. Jadi, perangkat elektronik seperti lampu kipas dan tabung akan mengeluarkan beberapa suara dengung saat beroperasi dalam arus gelombang persegi. Dalam beberapa kasus yang jarang terjadi, inverter gelombang persegi ini telah merusak dimmer kontrol kecepatan kipas langit-langit.
• Dalam bentuk gelombang segi empat, Tegangan beban harus diubah dari tegangan tinggi ke Tegangan rendah, tanpa menggunakan untuk intermediate step 0 Volt.
• Alasan utama untuk kesalahan ini adalah keluaran tegangan tinggi. Biasanya, output tegangan dari inverter gelombang persegi adalah 230 volt hingga 290 volt, oleh karena itu tidak direkomendasikan untuk perangkat elektronik sensitif seperti komputer.
• Inverter jenis gelombang kotak hanya membalikkan tegangan dari plus ke minus menciptakan bentuk gelombang persegi. Sangat tidak efisien karena gelombang persegi memiliki harmonik yang lebih tinggi yang tidak dapat digunakan oleh banyak peralatan. Motor sinkron, misalnya, menggunakan komponen 50Hz dan mengubah sisa frekuensinya menjadi panas
• Inverter gelombang persegi jarang terlihat lagi.

Keuntungan :

• Itu sangat murah

Kerugian :

• masa pakai peralatan akan berkurang
• Kontrol kecepatan beberapa peralatan tidak dimungkinkan
• Variasi tegangan tinggi.
• Komponen harmonik ke-3 dan ke-5 besar yang membakar daya dan sangat mengurangi efisiensi perangkat.

Penggunaan :

• pengendali motor AC biaya rendah
• Beberapa ballast elektronik untuk lampu neon

E. Cara Memilih Baterai untuk Inverter

• Baterai adalah bagian vital dari inverter. Kinerja dan masa pakai inverter sangat tergantung pada baterai.
• Ada tiga jenis baterai yang tersedia di pasaran :

1. Baterai Pelat Datar (Asam Timbal)

• Baterai asam timbal dikenal sebagai “Baterai Otomotif”.
• Baterai timbal-asam adalah jenis baterai isi ulang tertua. Sebagian besar baterai inverter adalah baterai asam timbal dari berbagai jenis.
• Digunakan untuk tujuan otomotif disebut sebagai baterai asam timbal “High Cycle”.
• Baterai ini dirancang untuk memberikan arus tinggi untuk durasi yang sangat singkat (Untuk memulai kendaraan).

Gambar 6. Baterai asam timbal

• Baterai asam timbal otomotif tidak dirancang untuk secara teratur discharge lebih dari 25% dari kapasitas pengenalnya. Di sini persyaratan inverter sama sekali berbeda.
• Inverter membutuhkan baterai tipe “Deep Cycle” untuk menyediakan daya berkelanjutan yang dapat discharge setidaknya 50% dari kapasitas pengenalnya.
• Beberapa baterai “deep cycle” yang baik dapat dikosongkan lebih dari 80% dari kapasitasnya. Baterai Deep Cycle memiliki pelat tebal yang dirancang khusus untuk menahan pengisian dan pemakaian yang sering.
• Baterai timbal-asam membutuhkan perawatan rutin. Anda harus memeriksa level elektrolit dan perlu diisi ulang secara berkala. Baterai ini melepaskan gas beracun selama pengisian dan pemakaian. Jika Anda tidak menyimpan baterai di tempat yang berventilasi baik, itu dapat mengundang masalah kesehatan yang serius.
• Kita harus menjaga terminal baterai asam timbal normal bebas korosi dengan menerapkan petroleum jelly atau minyak secara teratur.

Keuntungan :

• berat baterai inverter lebih ringan.
• Harga Ekonomis dan cukup hemat biaya
• Ini adalah jenis baterai inverter yang paling umum.
• dapat di isi ulang dan menghasilkan banyak arus.
• Daya tahan baterai sekitar 3-4 tahun.

Kerugian :

• Kita perlu memeliharanya secara teratur, seperti memeriksa level elektrolit, mengisi air suling dll.
• Butuh tempat yang berventilasi baik saat memasang baterai inverter asam timbal.
• Tidak lebih aman digunakan.

Penggunaan :

• Cocok untuk Inverter domestik kecil.

2. Baterai Tubular

• Tanpa terlalu detail, yang bisa kita katakan adalah Baterai Tubular adalah pilihan terbaik untuk inverter. Harganya mungkin sedikit lebih mahal daripada Flat Plate, tetapi penggunaan nya akan lebih lama.
• Pemeliharaan Baterai gratis mungkin terdengar bagus, tetapi masa pakainya lebih rendah (4-5 tahun dibandingkan dengan 7-8 tahun baterai tubular).
• Tetapi hal yang paling penting untuk menjalankan baterai untuk waktu yang lebih lama adalah untuk memastikan bahwa itu diisi (diisi) dengan air suling atau RO sering dan tingkat cairan dipertahankan.
• Ini adalah yang paling populer dan efisien di antara semua jenis baterai inverter.
• Efisiensi yang tinggi, masa operasional yang panjang dan kebutuhan baterai inverter tubular yang rendah pemeliharaan adalah pilihan yang paling disukai.

Gambar 7. Baterai tubular

• Ini adalah segmen baterai inverter yang paling populer digunakan dalam aplikasi domestik dan industri.

Keuntungan :

• Umur pakai 5 tahun
• Efisiensi pemakaian tinggi
• Tidak memerlukan perawatan

Kerugian :

• Biaya baterai tubular bisa naik dua kali lipat dari baterai plat datar normal

Penggunaan :

• Cocok untuk Inverter domestik dan industri.

3. Baterai Bebas Perawatan.

• Seperti namanya, tidak perlu merawat baterai. Tidak perlu mengisi air suling secara berkala. Ini dimungkinkan karena jenis elektrolit khusus yang tidak perlu diisi ulang.
• Baterai bebas perawatan juga disebut baterai tertutup dan tidak perlu perawatan rutin untuk berfungsi dengan sempurna.
• Selain itu, fitur terbaik lainnya adalah keselamatan. Baterai bebas perawatan tidak mengeluarkan gas beracun atau berbahaya.

Gambar 8. Baterai bebas perawatan

Keuntungan :

• Itu lebih mahal, tetapi uang itu layak untuk diinvestasikan.
• Ini adalah baterai asam timbal tertutup yang tidak memerlukan pengisian atau ventilasi tambahan
• Mereka lebih tahan lama dan lebih aman daripada baterai inverter asam timbal normal.

Kerugian :

• masa pakai relatif rendah (3 hingga 4 Tahun)

E. Perbandingan Penggunaan jenis Baterai

Tabel 1. Perbandingan Penggunaan jenis Baterai

F. Cara memilih Inverter yang baik

• Sebelum membeli inverter untuk, Sangat penting untuk memahami apa inverter yang tepat untuk kebutuhan kita untuk itu kita memahami kriteria dasar-dasar Inverter.
• Untuk memperkirakan kebutuhan daya Anda dengan baik, Anda harus melihat semua perangkat yang Anda rencanakan untuk dihubungkan ke inverter baru Anda.

G. Persyaratan Daya:

• Salah satu faktor terpenting yang harus kita ketahui sebelum membeli inverter adalah kebutuhan daya.
• Persyaratan daya berarti semua peralatan listrik (seperti kipas, lampu tabung, televisi, Pompa, CFL dll.), Kebutuhan daya hanyalah penambahan daya yang dikonsumsi oleh berbagai peralatan listrik.
• Masalahnya kita harus mengerti bahwa Inverter bukan Generator. Inverter memiliki keterbatasan daya. Jika kebutuhan daya lebih dari perkiraan kami, maka inverter saja tidak dapat menghasilkan kebutuhan secara efektif.
• Pemilihan ukuran Inverter yang benar sangat penting, Jika kita perlu memberi daya pada peralatan kecil seperti bola lampu hemat energi, kita tidak perlu membeli inverter daya 2000W karena akan mengkonsumsi lebih banyak daya bahkan dalam mode stanby dan bekerja sangat tidak efisien dengan peralatan kecil . Di sisi lain, jika kita menghubungkan mesin kopi ke inverter 150W kita akan dengan cepat menjatuhkan mcb, Oleh karena itu estimasi daya adalah hal yang penting.
• Ukuran Inverter tergantung pada watt (atau amp) dari apa yang ingin kita jalankan. Disarankan agar kami memilih setidaknya 10% hingga 20% dari daya yang digunakan.
• Misalkan Anda ingin menggunakan 1 buah Fans, 1 buah lampu tabung, 1 buah lampu CFL dan 1 buah television untuk beroperasi pada saat listrik mati. Karenanya total kebutuhan daya adalah (1 × 90 + 1 × 50 + 1 × 25 + 1 × 120) = 285 watt. Di sini Total Beban adalah 285 watt.

H. Daya Lonjakan (Daya Awal):

• Kebutuhan daya start dan running semua peralatan listrik berbeda.
• Daya awal Peralatan Listrik beberapa kali lebih besar dari daya kerja normal.
• Lampu CFL 18 Watt membutuhkan daya sekitar 25 Watt untuk memulai dan setelah beberapa detik bekerja pada 18 Watt. Beberapa peralatan seperti Kulkas, Mesin Cuci dll membutuhkan daya hampir dua kali lipat untuk memulai dibandingkan dengan daya berjalan normal.
• Misalnya Mesin Gridding memiliki daya kerja normal 1000W, daya awal mereka lebih tinggi dari 4000W, jadi inverter dengan daya kontinu 2000W tidak cocok karena daya puncaknya dibatasi oleh 4000W.
• Untuk memilih Inverter yang tepat, Selalu perhatikan mulai kebutuhan daya peralatan Anda, terutama perangkat dengan motor listrik, Electronics Choke, Kapasitas, induktif
• Ukuran inverter harus dipilih berdasarkan konsumsi daya dari beban Anda.
• Beban resistif: Semua beban resistif seperti pemanggang roti, pembuat kopi, lampu Pijar, lampu banjir. Printer Laser menggunakan kawat resistansi Nichrome dalam pemanasannya
• Peringkat Starting Power atau Surge Power harus 6 kali dari peringkat Watt
• Beban Induktif: Semua Beban Induktif seperti motor induksi, pompa dan kompresor bolak-balik, pendinginan, AC, Konsentrator Oksigen memiliki lebih banyak arus start.
• Arus awal (LRA) harus 5 kali arus beban penuh (FLA).
• Beban Kapasitif: Catu Daya Mode Berganti (SMPS), peralatan elektronik seperti pengisi daya baterai, komputer, perangkat audio dan video, radio, dll.
• Peringkat Starting Power atau Surge Power harus 3 kali dari peringkat Watt

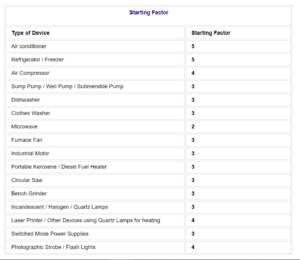

Tabel 2. Faktor Starting

I. Kapasitas (rating VA) dari inverter:

• Singkatan dari nilai ampere Volt. Ini adalah tegangan dan arus yang disediakan oleh inverter ke peralatan.
• Jika inverter beroperasi dengan efisiensi 100%, maka kebutuhan daya dari barang-barang listrik dan daya yang disediakan oleh inverter sama. Tetapi 100% atau kondisi ideal tidak ada secara nyata. Kebanyakan inverter memiliki rentang efisiensi dari 60% hingga 80%. Efisiensi ini juga disebut faktor daya inverter dan hanya rasio daya yang dibutuhkan oleh peralatan terhadap daya yang dipasok oleh inverter. Faktor daya kebanyakan inverter berkisar dari 0,6 hingga 0,8.
• Peringkat inverter (VA) = Daya yang dikonsumsi oleh peralatan (watt) / Faktor daya (efisiensi).
• Kekuatan inverter (VA) = 535 / 0,7 = 765 VA
• Di pasar 800 VA inverter tersedia. Jadi Ukuran inverter dengan 800 VA.

J. Type of Battery

• Kinerja dan Kehidupan inverter tergantung pada Kualitas baterai.
• Baterai menyimpan energi yang dibutuhkan untuk menjalankan peralatan selama pemadaman listrik.

K. Battery Capacity (Ah)

• Kapasitas baterai dinyatakan dalam Ampere Hour (Ah). Sudah ditentukan jam cadangan Inverter.
• Ini menunjukkan tingkat arus baterai dapat memasok untuk jangka waktu tertentu. Jika kapasitas baterai adalah 100 Ah, baterai itu dapat memasok arus 100 Ampere selama 1 Jam atau 1 Ampere Saat ini untuk 100 Jam
• Kapasitas baterai = Kebutuhan daya (watt) x Jam cadangan (jam) / Tegangan Baterai (volt) x Efisiensi Baterai x Jumlah Baterai
• Contoh: Jika Beban Inverter 390 Watt, Kami membutuhkan 3 jam cadangan dan Tegangan Baterai 12V, Efisiensi Baterai 90%
• Kapasitas Baterai = (390 x3) / 12 × 0,9 × 1 = 109 Ah
• Karena itu kapasitas baterai 120 Ah.
• Pada kenyataannya kinerja baterai menurun seiring penggunaan, jadi Anda disarankan untuk membeli baterai berkapasitas 5-10% lebih tinggi.
• Karenanya baterai dengan kapasitas 150 Ah cocok untuk kebutuhan kita.
• Jika kita menggunakan kombinasi baterai seri – paralel untuk cadangan
• Kapasitas cadangan (jam) = N series X Volts X Battery Ah X N parallel / (kapasitas UPS dalam VA)
• Di mana, seri N = Jumlah baterai seri dan N paralel = tidak. bank baterai parallel

L. Backup Time (Hr):

• Backup (jam) = Baterai Ah X Efisiensi Tegangan Baterai X Inverter / Total Beban (Watt)

M. Battery Voltage (12V, 24V or 48V)

• Kita dapat memilih Tegangan Baterai 12V, 24Vor 48V untuk inverter. Pemilihan sangat penting untuk dropage Voltage dan ukuran Inverter.
• Untuk mengontrol arus beban dalam batas, seiring kenaikan beban, kita harus memilih ukuran Tegangan Baterai yang lebih tinggi.
• Mari kita ambil contoh.

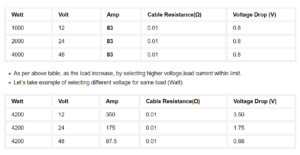

• Mari kita ambil contoh memilih tegangan berbeda untuk beban yang sama (Watt)

Tabel 3. Pemilihan Tegan baterai

• Pada Beban Tinggi (Watt), dengan memilih tegangan yang lebih rendah (12V). Arus beban tinggi. Semakin tinggi kebutuhan saat ini semakin besar komponen. Arus tinggi membutuhkan kabel dan sekering berdiameter besar, yang mahal dan keseluruhan sistem tidak aman.
• Dengan hanya menggandakan tegangan kita bisa mendapatkan dua kali lipat daya (Watt) pada saat yang sama.
• 12 Volt digunakan sebagai standar untuk sistem tenaga tegangan rendah ekstra. Saat ini, sebagian besar sistem adalah 24V atau 48V dan termasuk inverter AC 230V. Ini berarti pengkabelan rumah tidak harus berbeda dari rumah tangga yang terhubung dengan jaringan lain dan biaya pemasangan kabel sangat berkurang.
• Biaya Baterai untuk Tegangan lebih tinggi tidak lebih sama untuk kapasitas Baterai. Untuk Beban 12KW, Alih-alih membeli baterai yang memiliki kapasitas 1000AH pada 12V, (12KWH) kita dapat mengatur ulang baterai sebagai 24V 500AH (12KWH) atau 48V 250AH (12KWH). Total daya yang tersedia dari baterai persis sama, tetapi dengan kerugian yang lebih rendah pada pemasangan kabel dan inverter.
• Inverter volt yang lebih tinggi akan lebih mahal daripada volt yang lebih rendah, dan untuk pemasangan kecil, biaya tambahan itu tidak perlu. Jika kita akan memiliki tuntutan beban yang tinggi, lebih masuk akal untuk menggunakan inverter volt tinggi karena berbagai alasan.

N. Battery Charger

• Kapasitas baterai terbatas pada ukuran pengisi daya. Biasanya, kapasitas baterai tidak boleh lebih dari 12x arus pengisian maksimum, yaitu pengisi daya 5A hanya dapat menampung baterai 60AH (5 x 12 = 60).
• Jika pelepasan/discharge diharapkan lebih jarang dari sekali dalam setiap 10 hari, Kami dapat menggunakan rumus 20x arus muatan maksimum.

O. Discharge Rate`

• Baterai timbal-asam memiliki beberapa Amps jam jika laju pengosongannya cepat.
• Secara umum, tingkat discharge baterai asam timbal lambat. Ini 20 jam.
• Pada tingkat discharge tinggi, kapasitas baterai turun tajam. Misalkan baterainya 10 Ah dan laju pengosongannya 1C. Satu jam pengosongan baterai pada tingkat 1C (10 Amps dalam 1 jam), kapasitas berkurang menjadi 5 Ah dalam satu jam.
• Misalkan kita ingin menjalankan beban pada 20 Amps selama 1 jam. Maka kapasitas baterai adalah 20A x 1 Jam = 20Ah.
• Pertahankan tingkat pengosongan hingga maksimum 80%. Maka kapasitas baterai harus 20Ah / 0,8 = 25 Ah
• Jadi baterai 25 Ah dapat memberikan arus 20 Amps selama 1 jam untuk menjalankan beban.
• Tetapi lebih baik menguras baterai hingga 50% saja, 25 Ah / 0,5 = 50 Ah.
• Oleh karena itu lebih baik menggunakan baterai 50Ah untuk menjalankan beban pada 20 Amps per Jam untuk menjaga biaya 50% dalam baterai.

Tabel 1. Discharge baterai
