Menguasai gambar skematik: Menganalisis kontak penyegel pada rangkaian kontrol motor

Kontak Segel pada Kontrol Motor

Dalam bidang teknik elektro, kontak penyegel berperan penting sebagai komponen kunci dalam rangkaian kontrol, memastikan pengoperasian perangkat listrik yang berkelanjutan setelah aktivasi awal. Mekanisme ini memainkan peran penting dalam mempertahankan kondisi berenergi elemen rangkaian, seperti kontaktor, sehingga memudahkan kontrol yang presisi dan meningkatkan efisiensi operasional.

Integrasi kontak penyegel dalam rangkaian kontrol motor membuka jalan baru untuk kontrol arah dan fleksibilitas operasional. Melalui desain dan implementasi yang cermat, para insinyur dapat mengatur perubahan putaran motor secara mulus, mengoptimalkan kinerja, dan memastikan pengoperasian yang aman di lingkungan yang dinamis.

Dalam artikel teknis ini, kita akan mengeksplorasi cara kerja motor DC baik searah jarum jam maupun berlawanan arah jarum jam, mengungkap rangkaian peristiwa rumit yang diatur oleh sirkuit penyegel.

Mulai dari memulai putaran motor hingga menyesuaikan konfigurasi sirkuit, setiap langkah berkontribusi pada pengoperasian motor yang efisien dan terkontrol .

Daftar Isi :

1. Segel Kontak

Pada dasarnya, kontak penyegel adalah kontak normally open lain pada relay. Yang membedakannya adalah aplikasi spesifiknya dalam rangkaian kontrol. Ketika kumparan relay diberi energi dan kontak normally open tertutup, ia membentuk loop umpan balik yang mempertahankan relay dalam keadaan aktif bahkan setelah sinyal input awal dihilangkan. Loop umpan balik ini secara efektif “menyegel” operasi relay .

Oleh karena itu, kontak yang biasanya terbuka yang menjaga kumparan relai bantu tetap berenergi disebut sebagai kontak penyegel .

Istilah ” seal in ” mungkin tidak familiar bagi semua orang, terutama mereka yang bekerja di bidang elektronik dan belum banyak bekerja dengan kontrol industri. Ini adalah istilah khusus yang digunakan dalam bidang otomasi industri dan sistem kontrol, khususnya dalam konteks di mana relay dan pengontrol logika terprogram (PLC) banyak digunakan. Sistem kontrol industri sering mengandalkan relay dan PLC untuk mengotomatisasi proses dan mengendalikan mesin.

Dalam sistem seperti itu, konsep “menyegel” operasi relai sangat penting untuk mempertahankan keadaan atau urutan operasi yang diinginkan bahkan setelah kondisi pemicu awal tidak lagi ada.

2. Mengapa Penyegelan Sirkuit Diperlukan

Dalam ranah rangkaian listrik, integrasi segel dan kontaktor berperan penting dalam memastikan efisiensi, keamanan, dan keandalan operasi . Kebutuhan untuk menggabungkan segel dan kontaktor muncul dari berbagai kerumitan dan tantangan yang tidak dapat diatasi secara memadai hanya dengan tombol konvensional.

Pertama dan terpenting, sangat penting untuk memahami keterbatasan yang terkait dengan tombol tradisional. Meskipun tombol mungkin tampak seperti komponen sederhana untuk kontrol sirkuit, tombol rentan terhadap fenomena yang dikenal sebagai pantulan kontak.

Fenomena ini terjadi ketika tombol ditekan atau dilepaskan , menyebabkan kontak listrik berosilasi dengan cepat sebelum menetap pada posisi tertutup atau terbuka yang stabil.

Dampak dari pantulan kontak bisa sangat serius, berpotensi menyebabkan kerusakan atau malfungsi perangkat . Masalah ini menggarisbawahi pentingnya segel dan kontaktor, karena keduanya menawarkan solusi untuk mengurangi dampak buruk dari pantulan kontak.

Selain itu, tombol konvensional kurang mampu menangani beban arus tinggi secara efektif. Karena rangkaian listrik seringkali memerlukan transmisi arus yang besar, mengandalkan tombol semata dapat menimbulkan risiko yang signifikan.

Perkenalkan kontaktor – sakelar elektromekanik yang kokoh dan dirancang khusus untuk menampung kapasitas arus tinggi. Dengan memasukkan kontaktor ke dalam rangkaian, para insinyur dapat memastikan transmisi daya yang lancar tanpa mengorbankan keselamatan atau kinerja.

Selain itu, penggunaan kontaktor memfasilitasi kemampuan kendali jarak jauh, memungkinkan operator untuk memanipulasi pengoperasian rangkaian dari jarak jauh melalui penerapan sinyal kontrol kecil, baik arus bolak-balik (AC) maupun arus searah (DC).

Salah satu ciri khas kontaktor terletak pada kemampuannya untuk membangun dan mempertahankan kontak listrik yang sehat secara andal . Melalui pemanfaatan daya tarik atau gaya magnet, kontaktor menarik kontak-kontaknya dengan presisi, sehingga meminimalkan risiko percikan api atau busur listrik yang dapat terjadi akibat sambungan yang longgar.

Karakteristik bawaan kontaktor ini tidak hanya meningkatkan umur dan efisiensi rangkaian listrik, tetapi juga mengurangi potensi bahaya yang terkait dengan kerusakan listrik.

Keunggulan yang ditawarkan oleh kontaktor dalam rangkaian listrik sangat beragam, menjadikannya komponen yang sangat diperlukan dalam sistem kontrol di berbagai industri. Mulai dari kemampuannya untuk mengurangi masalah pantulan kontak hingga kapasitasnya untuk menangani arus tinggi dan memfasilitasi fungsi kendali jarak jauh, kontaktor mewujudkan efisiensi, keandalan, dan keamanan dalam rangkaian listrik.

Dengan demikian, pemanfaatannya yang meluas menggarisbawahi peran pentingnya dalam sistem kontrol modern.

Kesimpulannya, integrasi segel dan kontaktor dalam rangkaian listrik berfungsi sebagai mekanisme mendasar untuk mengatasi tantangan dan keterbatasan yang melekat pada tombol konvensional.

Dengan memanfaatkan kemampuan kontaktor, para insinyur dapat memastikan kinerja sirkuit yang optimal , mengurangi risiko yang terkait dengan pantulan kontak, dan meningkatkan efisiensi operasional.

Oleh karena itu, pentingnya segel dan kontaktor dalam rangkaian listrik tidak dapat dilebih-lebihkan, karena keduanya merupakan lambang puncak keandalan, keamanan, dan fungsionalitas dalam sistem kontrol .

3. Menjelajahi Segel Sederhana dalam Rangkaian

Perhatikan Gambar 1, yang menunjukkan tombol tekan -S1, dengan kontak NO bernomor 13 dan 14 , sebuah kontaktor bernama – K1 dengan kontak bantu NO bernomor 13 & 14. Sekarang, segera setelah tombol tekan –S1 ditekan, kontaktor K1 akan aktif dan kontak NO dari K1 akan berubah posisi menjadi tertutup.

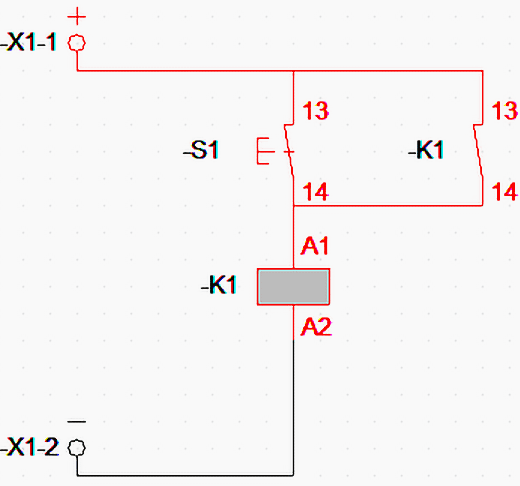

Lihat Gambar 2 yang menunjukkan status rangkaian saat tombol tekan S1 ditekan. Namun, segera setelah operator kontaktor melepaskan tangannya dari tombol tekan S1, kontaktor K1 kembali tidak berenergi.

Oleh karena itu, jika Anda menghubungkan motor atau perangkat lain melalui kontak bantu K1, maka daya perangkat tersebut juga akan terputus segera setelah sakelar S1 direset. Dengan demikian, fungsi penyegelan tidak tercapai. Keterbatasan ini menggarisbawahi perlunya memasukkan penyegel ke dalam rangkaian . Penyegel berfungsi sebagai mekanisme untuk mempertahankan kondisi kontaktor bahkan setelah tombol tekan dilepas.

Dengan menerapkan segel, kontaktor tetap teraliri daya, sehingga memastikan aliran daya yang tidak terputus ke beban yang terhubung.

Pada dasarnya, ketiadaan segel dalam konfigurasi rangkaian akan mengganggu fungsinya , terutama dalam aplikasi di mana pengoperasian terus-menerus sangat penting. Tanpa segel, rangkaian akan berperilaku sedemikian rupa sehingga daya ke beban yang terhubung bergantung pada pengoperasian tombol tekan secara terus-menerus.

Karakteristik bawaan kontaktor ini tidak hanya meningkatkan umur dan efisiensi rangkaian listrik, tetapi juga mengurangi potensi bahaya yang terkait dengan kerusakan listrik.

Hal ini tidak hanya menimbulkan inefisiensi operasional tetapi juga merusak keandalan sistem. Sebaliknya, mengintegrasikan segel ke dalam desain sirkuit mengatasi keterbatasan ini, memastikan bahwa daya tetap dialirkan ke beban yang terhubung bahkan setelah tombol ditekan dilepas.

Peningkatan ini mendorong kesinambungan dan keandalan operasional, sehingga menjadikannya sangat diperlukan dalam berbagai aplikasi industri dan komersial.

Sekarang, untuk mencapai fungsi penyegelan, kita akan menambahkan kontak NO bantu K1 13–14 , secara paralel dengan kontak NO tombol tekan 13-14. Lihat Gambar 3 untuk diagram rangkaian.

Pada Gambar 4, konfigurasi rangkaian menyajikan skenario di mana tombol tekan S1 berfungsi sebagai sarana utama untuk mengaktifkan kontaktor K1 . Ketika S1 ditekan, ia memulai aktivasi kontaktor, menyebabkannya beralih ke keadaan aktif. Sebagai hasil dari aktivasi ini, kontak bantu yang terkait dengan kontaktor, yang biasanya dilambangkan sebagai NO (normally open) dan diberi label 13-14, mengalami transformasi posisinya.

Secara spesifik, kontak bantu yang biasanya terbuka, yang awalnya dalam keadaan terbuka, beralih ke posisi tertutup.

Perubahan status kontak bantu ini penting karena menciptakan jalur tambahan untuk aliran arus ke kontaktor K1 . Sebelum menekan S1, satu-satunya cara untuk mengaktifkan kontaktor adalah melalui pengoperasian tombol tekan. Namun, dengan kontak bantu yang sekarang tertutup, kontaktor juga dapat menerima daya melalui jalur alternatif ini.

Karakteristik bawaan kontaktor ini tidak hanya meningkatkan umur dan efisiensi rangkaian listrik, tetapi juga mengurangi potensi bahaya yang terkait dengan kerusakan listrik.

Pada dasarnya, pengaktifan kontaktor K1 kini difasilitasi oleh dua jalur yang berbeda. Jalur pertama melibatkan tindakan langsung menekan tombol tekan S1, yang mengaktifkan kontaktor seperti yang telah dijelaskan sebelumnya.

Jalur kedua, yang diaktifkan oleh kontak bantu tertutup 13-14, memungkinkan kontaktor untuk menerima daya melalui sirkuitnya sendiri .

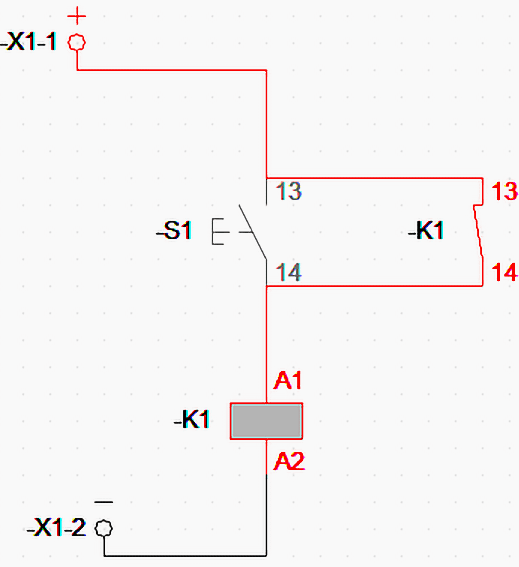

Pada Gambar 5, konfigurasi rangkaian menunjukkan skenario di mana tombol tekan S1 dilepaskan setelah ditekan, namun kontaktor K1 tetap teraliri daya. Pengaliran daya yang berkelanjutan pada kontaktor ini difasilitasi melalui kontak normally open 13-14, yang berfungsi sebagai jalur aliran arus bahkan setelah tombol tekan dilepaskan. Akibatnya, kontaktor mempertahankan keadaan teraliri dayanya, dan secara efektif tetap tersegel pada posisinya.

Konsep posisi kontaktor tertutup sangat penting dalam rangkaian listrik, khususnya dalam aplikasi di mana pengoperasian terus-menerus atau mempertahankan kondisi tertentu sangatlah penting. Dalam konteks ini, kontaktor K1 dikatakan tertutup karena kondisi berenerginya tetap bertahan bahkan setelah tindakan pemicu (menekan tombol tekan S1) dibalik.

Efek penyegelan ini dicapai melalui kontak bantu 13-14 , yang mempertahankan aliran arus ke kontaktor, sehingga menjaga kondisi kontaktor tetap aktif.

Namun, meskipun penyegelan posisi kontaktor menawarkan manfaat seperti kontinuitas operasional dan keandalan, hal itu juga menimbulkan kelemahan pada konfigurasi rangkaian. Secara khusus, setelah kontaktor K1 diaktifkan, kontaktor tersebut tidak dapat direset atau dinonaktifkan tanpa intervensi . Keterbatasan ini menimbulkan tantangan dalam skenario di mana diperlukan pengendalian aktivasi dan penonaktifan kontaktor sesuai dengan persyaratan operasional tertentu.

Karakteristik bawaan kontaktor ini tidak hanya meningkatkan umur dan efisiensi rangkaian listrik, tetapi juga mengurangi potensi bahaya yang terkait dengan kerusakan listrik.

Untuk mengatasi kekurangan ini, mekanisme kontrol tambahan harus dimasukkan ke dalam rangkaian . Mekanisme kontrol ini berfungsi untuk menyediakan sarana untuk mengatur ulang kontaktor, memungkinkan pengaktifan dan penonaktifan perangkat secara selektif sesuai kebutuhan. Elemen kontrol umum meliputi tombol tekan tambahan, sakelar, atau relai yang memungkinkan operator untuk memulai proses pengaturan ulang dan mengembalikan kontaktor ke keadaan tidak berenergi.

Dengan mengintegrasikan elemen kontrol ke dalam rangkaian, para insinyur dapat meningkatkan fleksibilitas dan fungsionalitas sistem, memungkinkan kontrol yang tepat atas pengoperasian kontaktor. Pendekatan strategis ini memastikan bahwa meskipun kontaktor tetap tersegel pada posisinya untuk pengoperasian terus menerus, operator tetap memiliki kemampuan untuk mengatur ulang dan memanipulasi statusnya sesuai kebutuhan konteks operasional.

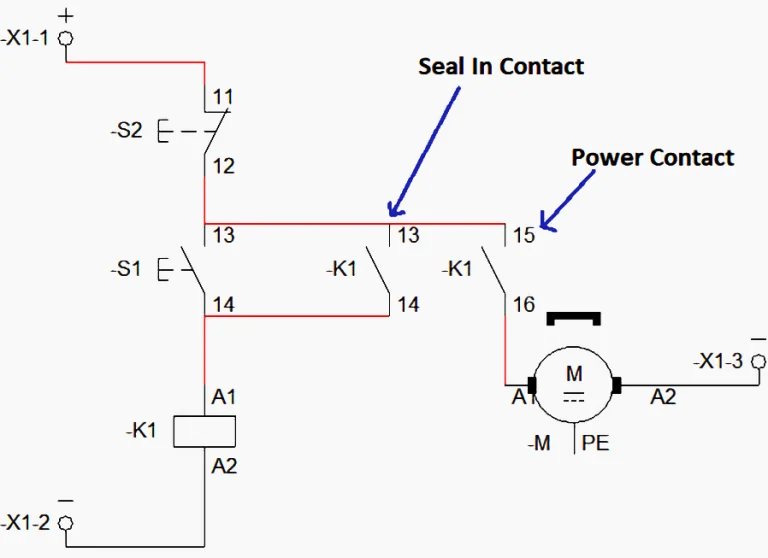

Pada rangkaian yang digambarkan pada Gambar 6 (lihat di bawah) , peningkatan signifikan diperkenalkan dengan penambahan tombol tekan S2, yang dilengkapi dengan kontak normally closed-nya. Penambahan strategis ini memiliki fungsi penting: untuk menyediakan cara untuk memutus aliran listrik ke kontaktor K1 setelah kontak penyegelnya tertutup.

Mari kita telusuri lebih dalam cara kerja dan signifikansi konfigurasi sirkuit yang disempurnakan ini:
