Praktik Terbaik dalam Memecahkan Masalah Trip Pemutus Sirkuit di Gardu Induk Listrik Modern

Anomali Operasional Pemutus Sirkuit

Bagi sebagian teknisi gardu induk, insiden pemutus sirkuit yang tiba-tiba mati adalah teka-teki favorit yang membutuhkan pemikiran jernih dan inovatif. Namun, bagi sebagian besar, kejadian ini adalah mimpi buruk tanpa titik awal yang jelas untuk pemecahan masalah. Meskipun demikian, setiap anomali dalam pengoperasian pemutus sirkuit harus segera ditangani dan diselesaikan.

Keandalan dan stabilitas jaringan transmisi dan distribusi listrik secara intrinsik bergantung pada operasi deterministik pemutus sirkuit tegangan tinggi (HV) dan tegangan menengah (MV). Anomali dalam operasi pemutusan sirkuit—baik yang bermanifestasi sebagai aktuasi yang tidak diperintahkan secara tiba-tiba, keterlambatan waktu operasional, atau kegagalan total untuk beraktuasi dalam kondisi gangguan—menimbulkan risiko serius terhadap stabilitas jaringan, integritas peralatan, dan keselamatan operasional.

Artikel teknis komprehensif ini menjelaskan metodologi sistematis dan ketat secara akademis untuk mendiagnosis dan memperbaiki kerusakan akibat pemutus sirkuit yang mati .

Analisis ini mencakup evaluasi menyeluruh terhadap mekanisme pengoperasian elektromekanik, rangkaian kontrol arus searah (DC) redundan, logika relai proteksi numerik, dan sistem komunikasi digital canggih yang diperkenalkan oleh arsitektur gardu induk IEC 61850.

Selain itu, integrasi analisis data osilografik, validasi bahasa konfigurasi sistem (SCL), dan pengukuran resistansi kontak dinamis ditetapkan sebagai hal yang sangat penting untuk rezim pemeliharaan preventif yang sangat efektif.

Daftar isi:

1. Pengantar tentang Dinamika Pemutus Sirkuit

Pemutus sirkuit merupakan mekanisme penggerak proteksi fundamental dalam gardu listrik. Perangkat elektromekanik ini harus beralih dari kondisi konduksi arus kontinu optimal (resistansi kontak minimal) ke isolasi dielektrik absolut dalam jendela waktu yang ditentukan secara ketat— sering diukur dalam milidetik —setelah terdeteksinya kondisi listrik anomali oleh skema relai proteksi terkait.

Kegagalan dalam rangkaian operasional yang sangat penting ini tidak hanya membahayakan peralatan lokal terdekat, tetapi juga memfasilitasi penyebaran ketidakstabilan sementara di seluruh jaringan listrik yang saling terhubung.

Investigasi terhadap anomali pemutus sirkuit memerlukan pendekatan analitis multidisiplin , yang menggabungkan prinsip-prinsip teknik mesin, elektronika daya, dinamika gas, dan protokol komunikasi digital yang canggih.

Masalah yang menyebabkan trip umumnya terbagi menjadi dua mode kegagalan operasional yang berbeda:

Pemutusan arus yang tidak sah (palsu) , di mana pemutus arus beroperasi tanpa adanya gangguan listrik utama yang terverifikasi, dan
Kegagalan untuk memutus aliran listrik , di mana pemutus sirkuit tetap dalam posisi tertutup selama kondisi gangguan yang terverifikasi.

Skenario kedua secara statistik lebih jarang terjadi tetapi memiliki potensi kerusakan peralatan yang jauh lebih besar , sehingga memerlukan penerapan wajib skema Perlindungan Kegagalan Pemutus Sirkuit (ANSI Device 50BF) lokal dan jarak jauh yang kompleks.

Seiring dengan transisi gardu induk modern—khususnya instalasi Gas Insulated Switchgear (GIS) tegangan tinggi 110kV dan tingkat tegangan yang lebih tinggi—dari instrumentasi analog konvensional yang terhubung secara fisik ke arsitektur digital sepenuhnya yang sesuai dengan standar IEC 61850, vektor diagnostik untuk potensi kegagalan telah berkembang secara eksponensial.

Oleh karena itu, penyelesaian masalah tripping sekarang membutuhkan kemahiran yang setara dalam topologi jaringan Ethernet, segregasi Virtual Local Area Network (VLAN), dan sinkronisasi waktu digital yang tepat seperti yang secara tradisional dibutuhkan dalam analisis teori pemadaman busur SF6.

Dokumen ini secara sistematis merinci metodologi diagnostik yang diperlukan untuk mengisolasi akar penyebab di berbagai domain mekanik, elektrik, dan digital, dengan memprioritaskan validasi empiris dan teknik analitis yang ketat daripada asumsi operasional heuristik.

2. Diagnostik Rangkaian Kontrol dan Trip Arus Searah (DC)

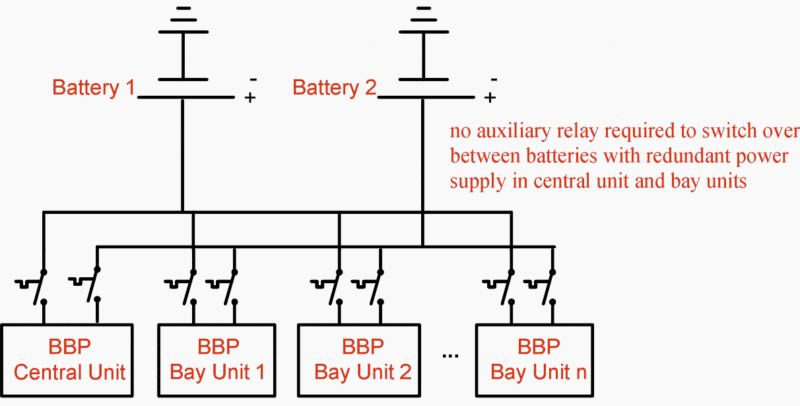

Keandalan operasional pemutus sirkuit kelas utilitas apa pun terkait erat dengan integritas dan ketersediaan pasokan tegangan kontrol DC independennya . Bank baterai gardu induk (biasanya 110VDC atau 220VDC) menyediakan energi tak terputus yang diperlukan untuk mengaktifkan kumparan trip , yang kemudian memulai urutan pelepasan mekanis dari mekanisme pengoperasian energi tersimpan.

Kekurangan pada rangkaian kontrol DC sekunder ini merupakan salah satu sumber kegagalan trip yang paling umum.

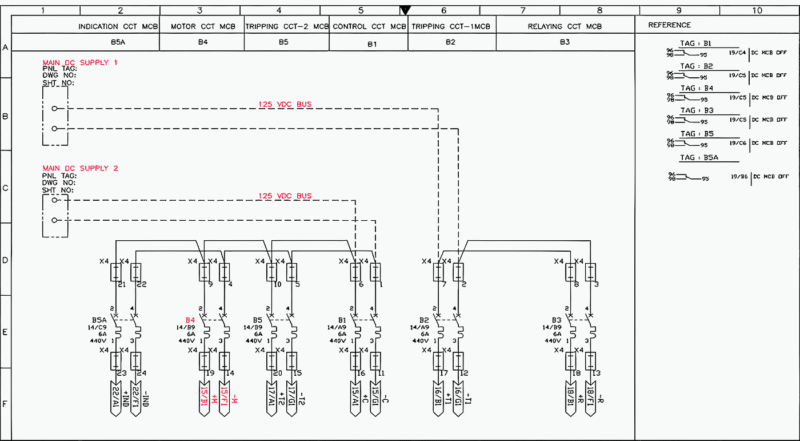

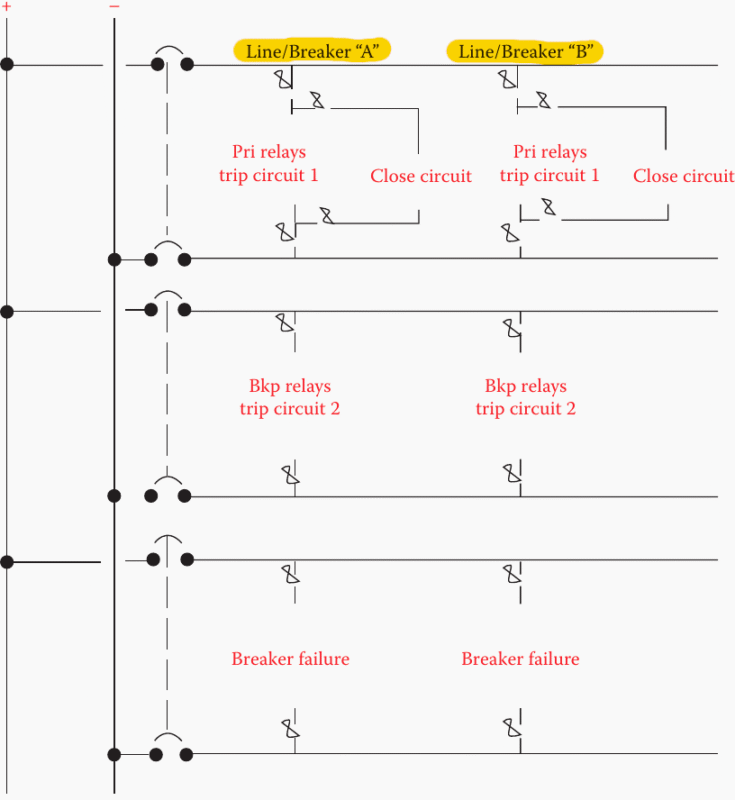

Seperti yang diilustrasikan pada Gambar 2, pemutus sirkuit transmisi tegangan tinggi modern dan unit proteksinya mewajibkan topologi sirkuit trip DC redundan . Ini melibatkan sistem baterai independen ganda yang memberi daya pada dua kumparan trip yang terpisah secara fisik (TC1 dan TC2). Jalur operasional standar mencakup bus positif, kontak keluaran Perangkat Elektronik Cerdas (IED) pelindung (sering menggunakan transistor bipolar gerbang terisolasi berkecepatan tinggi atau relai elektromekanik tugas berat), sakelar bantu pemutus (52a), dan kumparan trip.

Saat menyelidiki kegagalan trip, verifikasi empiris rangkaian ini harus dilakukan dengan ketelitian metodis. Pertama, sistem baterai stasiun harus dievaluasi untuk memastikan kecukupan tegangan dalam kondisi beban transien.

Koneksi antar sel dengan resistansi tinggi di dalam rangkaian baterai atau degradasi kimia pada sel timbal-asam atau nikel-kadmium dapat mengakibatkan penurunan tegangan yang parah tepat pada saat kumparan pemicu induktif tinggi membutuhkan arus masuk maksimum.

Keruntuhan tegangan lokal ini seringkali tidak terdeteksi melalui pengukuran tegangan statis standar.

Oleh karena itu, pengujian beban dinamis pada sistem distribusi DC menggunakan bank beban resistif yang telah dikalibrasi merupakan praktik pemeliharaan yang wajib dilakukan.

Kedua, integritas relai Pengawasan Sirkuit Trip (TCS) harus diverifikasi. Sistem TCS dirancang secara khusus untuk terus memantau kontinuitas ohmik kumparan trip dan kabel eksternal terkaitnya, baik pada posisi tertutup maupun terbuka dari pemutus sirkuit.

Namun, gangguan resistansi tinggi yang terlokalisasi, seperti oksidasi galvanik pada blok terminal atau isolasi yang rusak di dalam kabel kontrol multi-inti, dapat sangat menghambat aliran arus yang memadai yang diperlukan untuk pemutusan tanpa harus memicu ambang batas alarm TCS arus rendah .

Praktik terbaik menetapkan pengukuran resistansi kumparan pemicu secara berkala dan offline menggunakan mikro-ohmmeter yang sangat presisi, dengan membandingkan nilai yang diperoleh secara langsung dengan dokumentasi dasar Uji Penerimaan Pabrik (FAT) dari produsen.

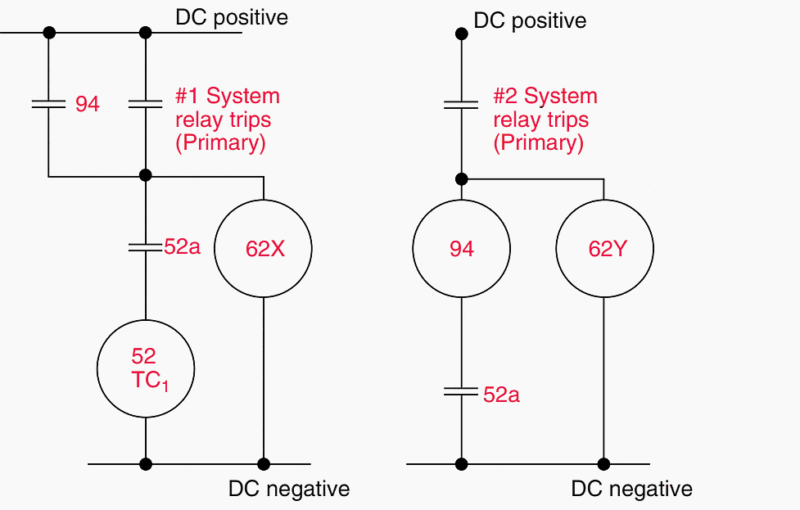

Selain itu, kontak bantu pemutus (dilambangkan sebagai 52a, yang tertutup ketika pemutus tertutup, dan 52b, yang tertutup ketika pemutus terbuka) sering menunjukkan degradasi mekanis selama operasi siklus tinggi .

Kontak-kontak ini secara fisik terhubung ke poros mekanisme pengoperasian dan bertanggung jawab untuk secara aman memutus arus DC induktif tinggi dari kumparan pemicu setelah kontak tegangan tinggi utama terputus. Jika kontak 52a gagal terbuka, atau terbuka dengan aksi mekanis yang tertunda, kumparan pemicu dapat tetap terus-menerus teraliri energi.

Karena kumparan pemicu biasanya hanya dirancang untuk penggunaan sesekali, pemberian energi terus-menerus dengan cepat mengakibatkan kerusakan termal dan selanjutnya kegagalan rangkaian terbuka pada lilitan kumparan.

3. Analisis Dinamika Elektromekanik dan Mekanisme Operasi

Pemutus sirkuit menggunakan berbagai mekanisme penyimpanan energi khusus— terutama konfigurasi pegas , pneumatik, atau pegas hidrolik—untuk menyediakan energi kinetik substansial yang diperlukan untuk mempercepat kontak bergerak yang besar melalui medium dielektrik internal pada kecepatan ekstrem.

Hambatan mekanis dan anomali kinematik merupakan penyebab utama keterlambatan operasi pemutusan (pemutusan yang lambat) atau kegagalan mekanis total.

Pada mekanisme pegas konvensional, kait pengunci mekanis harus terlepas dengan gesekan minimal saat angker kumparan pengunci diaktifkan. Degradasi pelumasan yang ditentukan pada permukaan pengunci, akumulasi partikel debu lingkungan, atau timbulnya mikro-korosi dapat secara drastis meningkatkan koefisien gesekan statis.

Peningkatan gesekan ini membutuhkan gaya tumbukan yang secara proporsional lebih tinggi dari armatur kumparan pemicu daripada yang mampu dihasilkan kumparan secara elektromagnetik, sehingga menghasilkan kondisi yang secara umum diklasifikasikan sebagai ” pemutus arus macet “. Mengatasi hal ini membutuhkan kepatuhan ketat terhadap jadwal pelumasan yang ditentukan pabrikan, khususnya dengan menggunakan pelumas sintetis canggih yang dirancang untuk tahan terhadap fluktuasi suhu lingkungan yang ekstrem tanpa mengalami polimerisasi atau pemisahan.

Untuk mekanisme pengoperasian pneumatik dan hidraulik, integritas kedap udara dari sistem tekanan sangatlah penting. Kebocoran mikro pada blok akumulator hidraulik atau bejana penerima pneumatik secara langsung mengurangi energi kinetik operasional yang tersedia.

Praktik pemantauan prognostik tingkat lanjut melibatkan pencatatan data algoritmik berkelanjutan dari siklus operasional kompresor atau pompa hidrolik (pengoperasian pompa). Peningkatan frekuensi pengoperasian pompa yang signifikan secara statistik sangat mengindikasikan adanya kebocoran internal atau eksternal yang sedang berkembang, sehingga memberikan metrik diagnostik antisipatif yang memungkinkan intervensi terjadwal sebelum terjadi penghentian operasional kritis.

Menguji pemutus sirkuit dengan CIBANO 500 dari OMICRON

3.1. Pertimbangan Khusus untuk Switchgear Berinsulasi Gas (GIS) 230kV

Dalam instalasi GIS tegangan tinggi yang sangat kompak, gas Sulfur Heksafluorida (SF6) bertekanan memiliki dua fungsi yang tidak dapat dinegosiasikan: menyediakan isolasi dielektrik fase-ke-tanah utama dan bertindak sebagai media pemadam busur yang sangat efisien selama pemisahan kontak. Akibatnya, logika pemutus arus sangat terkait dengan parameter kepadatan gas waktu nyata yang dipantau melalui transduser lokal.

Jika kepadatan gas internal turun di bawah ambang batas operasional yang telah ditentukan (biasanya ditetapkan sebagai Alarm Tahap 1), sistem SCADA jarak jauh akan diberi peringatan. Namun, jika kepadatan turun di bawah ambang batas dielektrik kritis (Penguncian Tahap 2), sirkuit pemutus DC akan diblokir secara aktif melalui interlock perangkat keras.

Ini adalah desain yang disengaja untuk mencegah pemutus sirkuit mencoba menginterupsi arus gangguan dengan kemampuan pemadaman busur yang tidak memadai, suatu kejadian yang hampir pasti akan mengakibatkan kegagalan termal dan ledakan dahsyat pada ruang interuptor.

Penyelesaian masalah penguncian tripping GIS memerlukan pembedaan antara kehilangan gas SF6 secara fisik dan sinyal keliru yang dihasilkan oleh monitor densitas yang salah kalibrasi .

Monitor densitas, yang menggunakan transduser tekanan yang dikompensasi suhu untuk menghitung densitas gas sebenarnya tanpa memperhatikan suhu lingkungan, harus diverifikasi secara empiris terhadap instrumen referensi presisi yang telah dikalibrasi selama siklus pemeliharaan rutin untuk mencegah pemutusan daya yang tidak diinginkan.
