Hal yang boleh, tidak boleh, dan tindakan pencegahan dalam memasang kabel dan konduktor di dalam panel distribusi tegangan rendah.

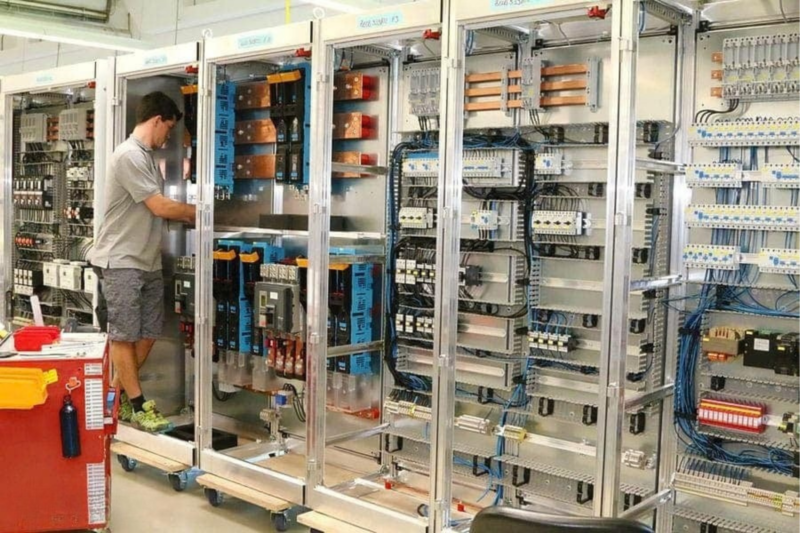

Pengkabelan panel distribusi tegangan rendah

Untuk memperjelas sejak awal artikel ini, tidak ada model standar untuk pemasangan kabel pada panel distribusi tegangan rendah. Namun, untuk berbagai macam instalasi dan rentang daya, terdapat praktik kerja lokal, peraturan, dan tentu saja standar internasional. Terdapat banyak jenis konduktor pada panel distribusi tegangan rendah. Pilihan terbaik bergantung pada tujuan penggunaannya, yang jelas ditentukan untuk setiap instalasi.

Namun, hal ini tidak selalu berlaku untuk panel distribusi. Selain kapasitas daya hantar arus, pilihan ini bergantung pada persyaratan yang berkaitan dengan panel, tegangan nominal, metode pemasangan, jenis isolasi, jenis aplikasi, dan lain sebagainya.

Hal yang selalu saya perhatikan adalah “kebersihan pengkabelan” yang tepat saat melihat panel distribusi listrik. Jika pengkabelan dilakukan dengan benar dan rapi, akan jauh lebih mudah untuk melakukan pemecahan masalah dan perawatan di masa mendatang.

Artikel teknis ini membahas rekomendasi untuk memilih penampang konduktor kabel di dalam panel distribusi, metode penyambungannya, berbagai hal yang boleh dan tidak boleh dilakukan dalam pemasangan kabel, serta tindakan pencegahan untuk melindungi dari korsleting dan efek magnetik.

Daftar isi:

1. Penampang konduktor kabel di dalam panel distribusi listrik

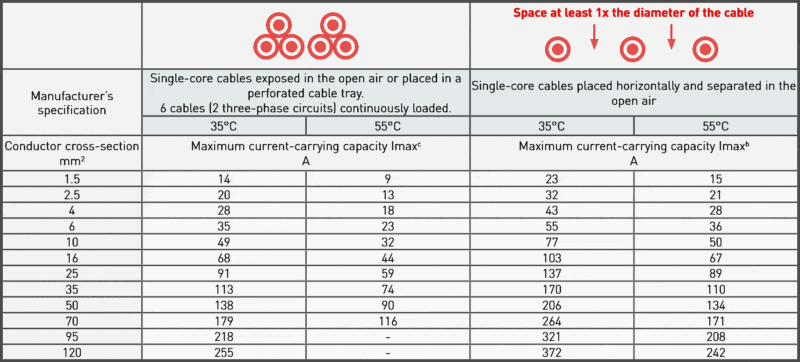

Pemilihan konduktor yang akan digunakan di dalam panel distribusi dan penampangnya merupakan tanggung jawab pabrikan aslinya. Konduktor harus memiliki penampang minimum yang sesuai dengan IEC 60364-5-52. Contoh bagaimana mengadaptasi standar ini untuk kondisi di dalam panel distribusi diberikan dalam tabel berikut yang diambil dari IEC 61439-1 .

Ada dua jenis konduktor:

PVC untuk konduktor dengan isolasi PVC atau karet, umumnya digunakan untuk konduktor kabel hingga 35 mm².
PR untuk konduktor dengan isolasi polietilen atau elastomer. Dalam praktiknya, ini biasanya dikhususkan untuk penampang melintang lebih besar dari 35 mm².

Kondisi instalasi dan suhu lingkungan telah ditentukan secara empiris:

IP < 30 untuk konduktor yang dipasang dengan kondisi pendinginan yang baik (selubung terbuka atau berventilasi alami, kepadatan kabel rendah hingga menengah, suhu internal selubung mirip dengan suhu sekitar hingga 35°C)
IP > 30 untuk konduktor yang dipasang dalam kondisi pendinginan yang buruk (wadah tertutup rapat, kepadatan kabel tinggi, kabel multi-inti, suhu internal wadah yang dapat mencapai 50°C)

Di mana:

Imax ^c – Kapasitas daya hantar arus I ₃₀ untuk rangkaian tiga fasa dari IEC 60364-5-52, tabel B.52.10, kolom 5 (metode pemasangan: poin F pada tabel b.52.1). Nilai untuk
penampang kurang dari 25 mm ² dihitung menurut IEC 60364-5-52 Lampiran D. k ₂ = 0,88 (poin 4 pada tabel B.52.17, dua rangkaian)

Imax ^d – Kapasitas arus I ₃₀ untuk rangkaian tiga fasa dari IEC 60364-5-52, tabel B.52.10, kolom 7 (metode pemasangan: titik G pada tabel B.52.1). Nilai untuk penampang kurang dari 25 mm ² dihitung menurut IEC 60364-5-52 Lampiran D. (k ₂ = 1)

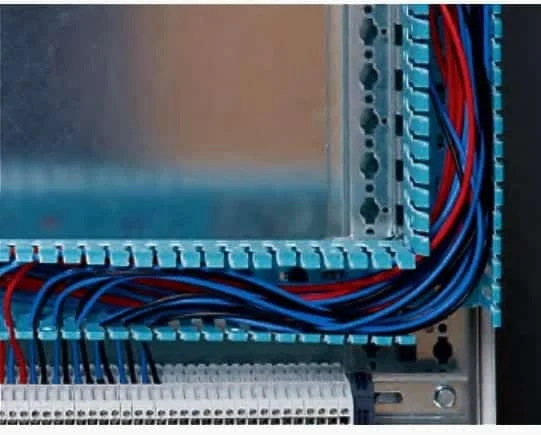

Kolom 1 berlaku ketika konduktor dari sirkuit yang berbeda dipasang saling bersentuhan dan dikelompokkan bersama (misalnya, pemasangan dalam saluran atau dalam untaian).

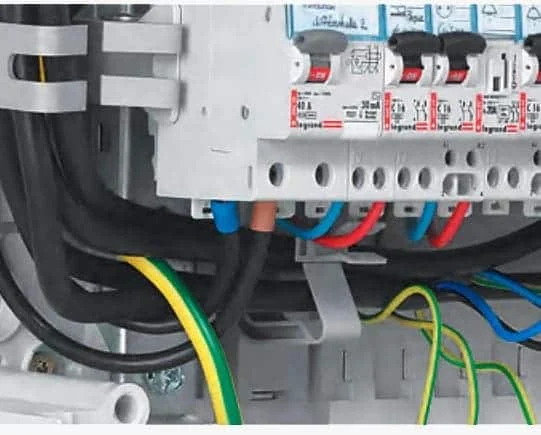

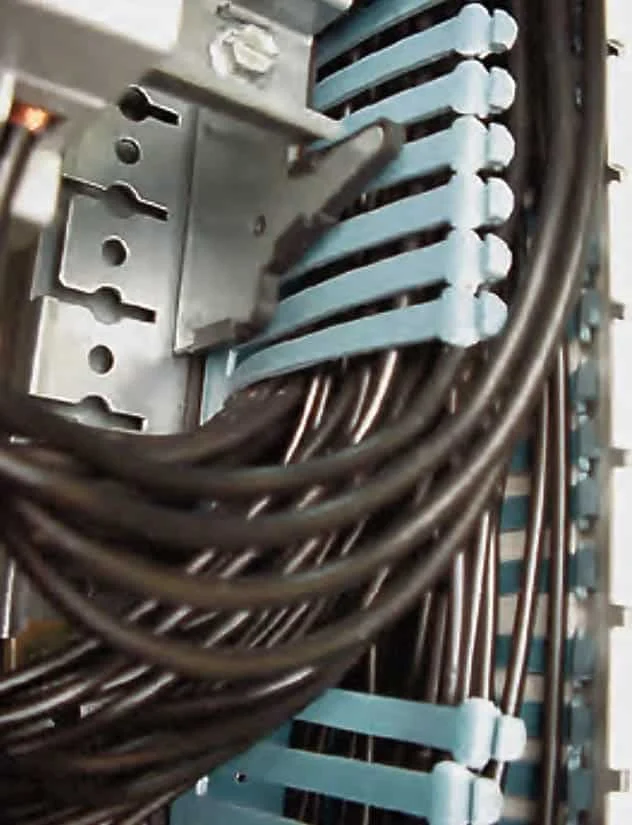

Kolom 2 berlaku ketika konduktor atau kabel dipisahkan di udara terbuka (lihat Gambar 2 di bawah).

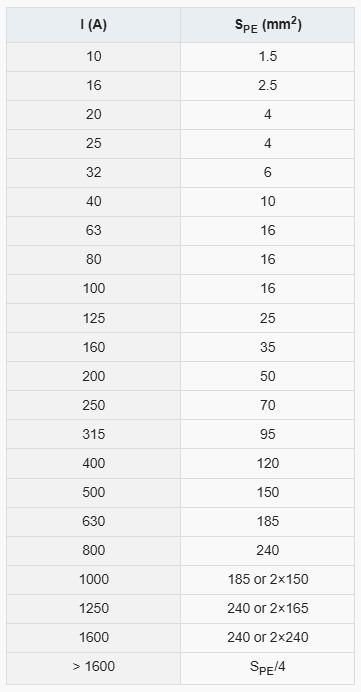

Penampang melintang konduktor pelindung (PE) yang umum digunakan pada panel distribusi listrik diberikan di bawah ini.

Standar IEC 60364

Standar IEC 60364 merekomendasikan agar penampang ditentukan sesuai dengan metode pemasangan 31 dan 32. Sebenarnya, metode ini sulit diterapkan karena memerlukan informasi untuk penerapan faktor koreksi, yang hanya akan diketahui setelah pemasangan dilakukan:

Bagian yang membentang secara vertikal,
Bagian-bagian yang membentang secara horizontal,
Kelompok,
Jumlah lapisan,
Konduktor atau kabel terpisah, serta
Pengetahuan tentang suhu lingkungan di dalam ruangan tertutup selalu sulit diperoleh.

Standar IEC 61439-1

Standar IEC 61439-1 tidak merekomendasikan penampang melintang tetapi menetapkan ” rentang arus ” untuk uji kenaikan suhu. Konduktor yang dipertimbangkan memiliki isolasi PVC dan suhu lingkungan tidak ditentukan. Oleh karena itu, kondisi ini tidak mencakup semua aplikasi.

2. Menghubungkan konduktor (rekomendasi)

2.1 Konduktor dengan inti tembaga kaku

Jenis konduktor ini, yang sejauh ini paling banyak digunakan dalam instalasi tetap, tidak memerlukan tindakan pencegahan khusus karena terminal yang dihubungkan dengannya telah dirancang sesuai dengan penampang dan arus yang dibutuhkan. Kualitas dan daya tahan sambungan terjamin dengan penggunaan alat yang tepat dan kepatuhan terhadap torsi pengencangan yang direkomendasikan.

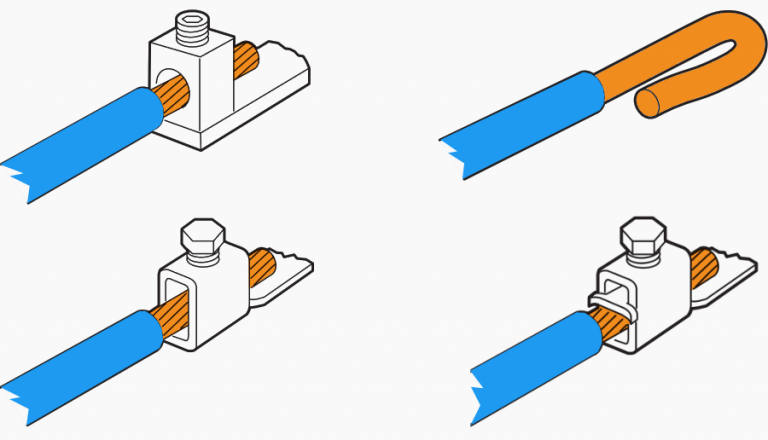

Menghubungkan konduktor kecil pada terminal sekrup tekanan langsung memerlukan beberapa tindakan pencegahan:

Jangan melapisi inti dengan timah di tempat yang telah dikupas karena hal ini dapat menyebabkan putusnya konduktor di kemudian hari.
Jangan dikencangkan terlalu kuat, untuk membatasi gaya geser.
Ujung konduktor dapat dilipat ke belakang untuk memberikan kontak yang lebih baik.

2.2 Konduktor dengan inti tembaga fleksibel

Karena kerapuhan relatif dari untaian yang membentuk inti, penyambungan konduktor fleksibel memerlukan beberapa tindakan pencegahan . Pengencangan yang berlebihan dapat memutus untaian. Penampang yang tidak tepat menyebabkan penyebaran untaian dan kontak yang buruk.

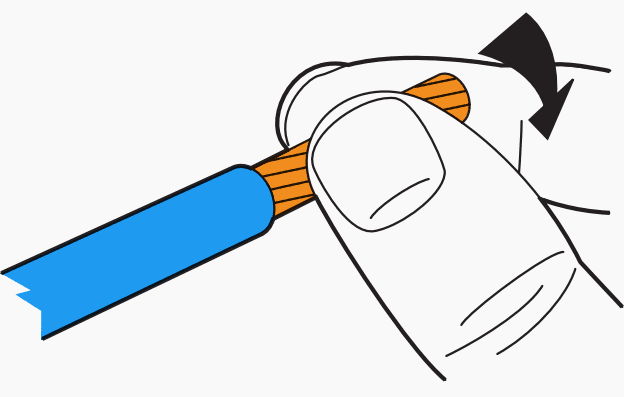

Untuk menghindari kelonggaran dan risiko terurainya untaian, disarankan agar inti ditekuk kembali ke arah semula, seringkali ke kiri .

Jangan melapisi konduktor fleksibel dengan timah sebelum penyambungan: Jika timah diaplikasikan, timah dapat mengalami fenomena disintegrasi seiring waktu yang dikenal sebagai ” korosi gesekan “. Risiko kerusakan dielektrik membuat penggunaan gemuk kontak konduktif tidak disarankan di lingkungan yang lembap atau konduktif. Lebih baik memasang ujung kabel, selongsong, atau lug jika kondisi pengoperasian sulit.

Risiko geser dan penyebaran untaian, terutama yang melekat pada terminal sekrup langsung, dapat dihindari dengan menggunakan alat pengencang untuk ferrule.

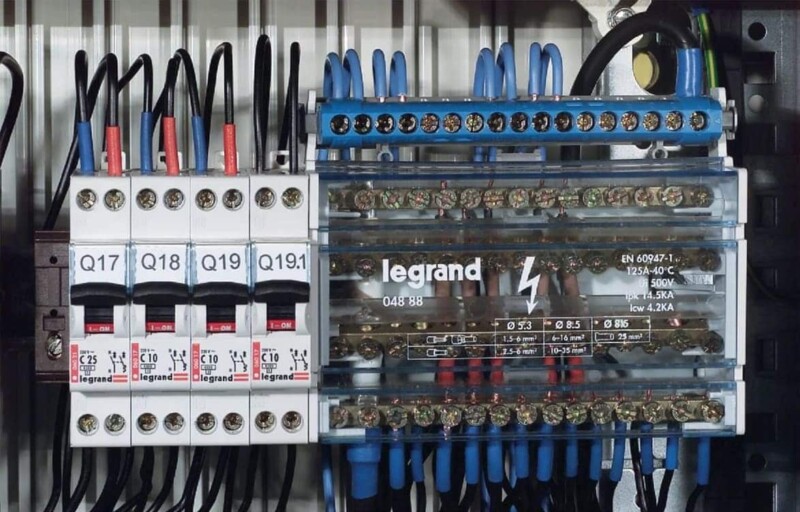

2.3 Konduktor percabangan

Penyambungan simultan dua konduktor kaku dengan penampang yang sama umumnya tidak mungkin dilakukan di bagian hulu . Penyambungan dua konduktor dengan jenis inti atau penampang yang berbeda sangat tidak disarankan. Percabangan di bagian hilir dimungkinkan. Dalam hal ini, kapasitas, jenis konduktor, dan kombinasinya ditunjukkan pada produk itu sendiri atau dalam dokumentasi yang menyertainya.

2.4 Konduktor PE

Percabangan atau penyambungan pada terminal yang sama tidak diperbolehkan pada rangkaian proteksi . Hal ini juga tidak diperbolehkan pada terminal perangkat pengoperasian (kecuali untuk stopkontak, lampu, unit penerangan, dll., selama terminal yang sesuai disediakan).

Percabangan yang diperlukan karena banyaknya sirkuit harus dilakukan menggunakan perangkat yang sesuai dan aman.

2.5 Konduktor dengan inti aluminium

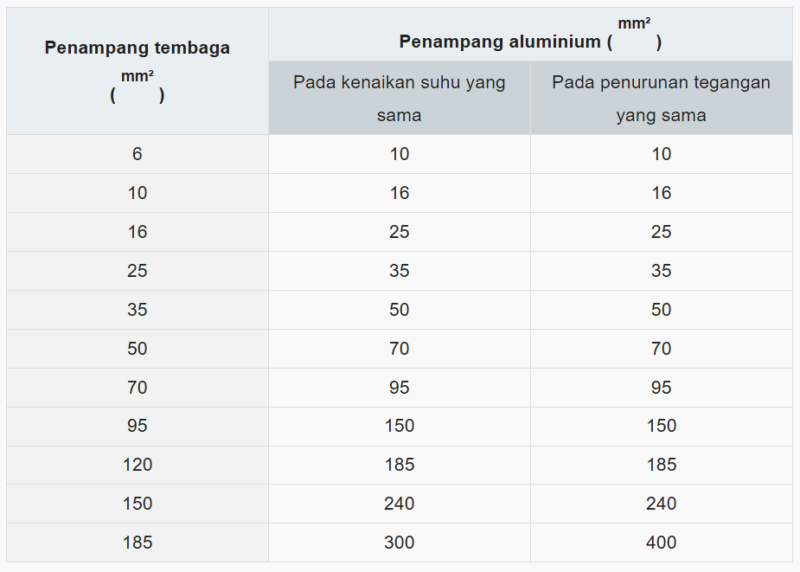

Aluminium adalah konduktor yang sangat baik dan menawarkan rasio berat/konduktansi yang menguntungkan untuk penampang besar . Sangat banyak digunakan dalam sistem tenaga listrik, penggunaannya kini diperluas hingga mencakup distribusi daya. Pemahaman yang baik tentang kesulitan spesifik yang terkait dengan penyambungan logam ini diperlukan untuk menghindari masalah selanjutnya yang pasti akan terjadi:

Masalah #1– Di udara terbuka, aluminium dengan cepat dilapisi oleh lapisan isolasi tipis dan sangat keras, yaitu alumina. Oleh karena itu, sambungan harus dilakukan segera setelah pengupasan dan jika perlu setelah penghalusan permukaan dengan amplas.

Masalah #2– Aluminium memuai jauh lebih banyak daripada logam lain yang umum digunakan (besi, tembaga, kuningan, dll.) dan ini menyebabkan sambungan menjadi longgar. Oleh karena itu, terminal sambungan untuk aluminium juga harus terbuat dari aluminium atau paduan aluminium, atau memiliki perangkat elastis (ring, strip) untuk mengimbangi perbedaan pemuaian ini.

Masalah #3– Aluminium memiliki potensial elektrokimia yang sangat negatif (-1,67 V) dan oleh karena itu cenderung mengalami korosi ketika bersentuhan dengan banyak logam lain. Perilaku “anoda korban” ini meningkat di lingkungan yang lembap atau konduktif. Sangat penting untuk menghindari kontak langsung antara aluminium dan baja tahan karat, perak, atau tembaga.

Namun, logam seperti seng, baja, dan timah kompatibel dengan aluminium. Dalam semua kasus, disarankan agar sambungan dikencangkan kembali dengan torsi yang benar setelah beberapa hari.

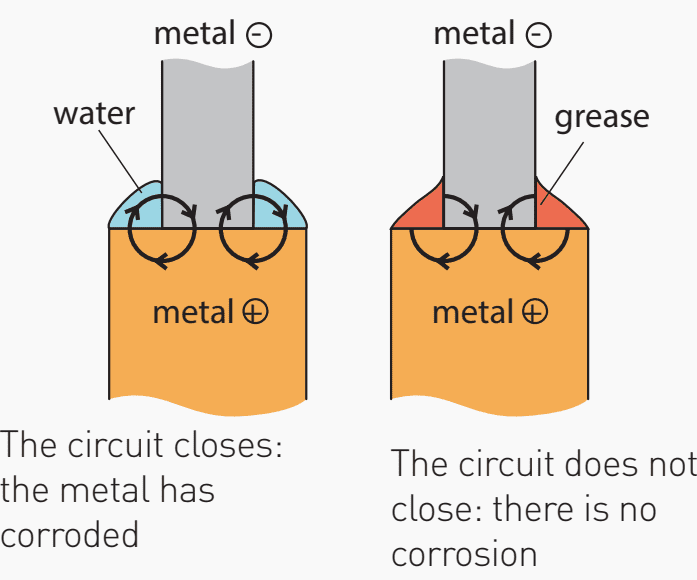

Jika logam yang digunakan dipilih dengan benar dan lingkungan kering, risiko korosi elektrolitik rendah. Risiko ini meningkat di lingkungan lembap (air bertindak sebagai elektrolit dalam baterai yang terbentuk). Penggunaan gemuk netral (umumnya berbahan dasar silikon) membatasi fenomena ini.
