Panduan aplikasi & pemilihan switchgear tegangan menengah

Busbar switchgear MV

Jika prinsip pengalihan belum ditentukan selama perencanaan jaringan atau sesuai dengan spesifikasi operator, beberapa aspek umum harus dipertimbangkan untuk membantu mengambil keputusan mengenai perangkat sakelar tegangan menengah yang tepat.

Dan ini dia:

Variabel pilihan: busbar tunggal/ganda, panel seksi bus, panel seksi bus/panel transfer dengan sakelar atau pemutus sirkuit atau unit kopler bus (dengan busbar ganda).

Faktor-faktor kunci yang memengaruhi keputusan yang tepat untuk pemilihan switchgear tegangan menengah (MV) adalah: struktur saluran, proteksi saluran, waktu trip dan selektivitas , cadangan/ketersediaan, waktu peralihan, prosedur pengoperasian, pembangkitan di dalam pabrik, pasokan darurat, atau kualitas daya (beban tidak stabil).

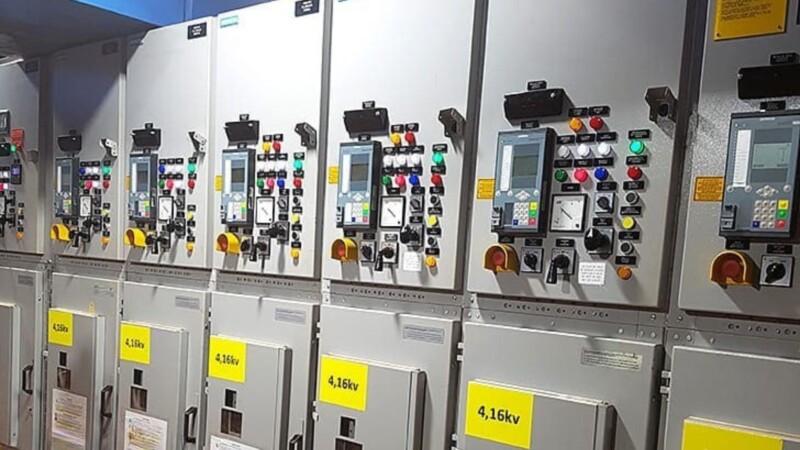

Panel distribusi tegangan menengah dengan busbar tunggal

Satu busbar tunggal sudah cukup untuk sebagian besar kebutuhan pasokan. Pada sistem dengan jumlah sirkuit pengumpan yang lebih banyak, busbar dapat dibagi menjadi beberapa bagian, masing-masing dengan saluran masuknya sendiri. Dengan cara ini, setiap bagian berpotensi mendapatkan pasokan cadangan dari bagian yang berdekatan.

Switchgear busbar tunggal memiliki keuntungan sebagai berikut:

Sistem ini sepenuhnya transparan dalam semua kondisi peralihan;
Akibatnya, perangkat ini mudah digunakan jika terjadi kegagalan jaringan yang perlu segera diperbaiki, sehingga sangat mengurangi risiko kesalahan peralihan;
Jika peralihan yang disebabkan oleh gangguan perlu dilakukan, hanya pemutus sirkuit yang perlu dioperasikan.

Jika pemutus sirkuit yang salah dioperasikan secara tidak sengaja, hal ini tidak akan memengaruhi keamanan peralatan sakelar karena pemutus sirkuit dapat menghubungkan atau memutus semua arus beban dan arus hubung singkat , bahkan selama gangguan tanah dan dalam kondisi gangguan lainnya.

Panel distribusi tegangan menengah dengan busbar ganda

Karena alasan teknis atau kontraktual, beberapa persyaratan hanya dapat dipenuhi dengan benar melalui busbar ganda, misalnya jika:

Contoh #1– Jika dua (atau lebih) saluran masuk harus selalu dioperasikan secara terpisah (misalnya saluran masuk dari perusahaan utilitas publik yang berbeda atau pemisahan ketat antara pembangkitan di dalam pabrik dan jaringan publik);

Contoh #2– Jika beban dapat mengganggu kualitas daya dengan menyebabkan fluktuasi atau kedipan tegangan, dan peralatan lain sensitif terhadap gangguan tersebut.

Beban yang tidak sensitif – tergantung pada status beban, beban tersebut harus dialihkan ke busbar yang stabil atau tidak stabil.

Contoh #3– Jika beban dengan tingkat kepentingan berbeda perlu didistribusikan ke busbar “aman” dan “kurang aman” (yaitu busbar dengan persyaratan ketersediaan yang berbeda);

Contoh #4– Jika suatu jaringan harus dibagi menjadi dua sub-jaringan karena keterbatasan daya hubung singkat peralatan yang terpasang. Pengalihan memungkinkan untuk menyeimbangkan fluktuasi konsumsi arus beban.

Desain busbar ganda

Masa pakai sakelar pemutus memainkan peran penting untuk switchgear busbar ganda. Jika diperlukan pengalihan daya yang sering, sakelar pemutus sebaiknya tidak diintegrasikan dalam proses pengalihan daya karena masa pakai siklus operasinya yang relatif singkat.

Ketahanan mekanis rata-rata dari alat pemutus (unit penarik atau truk) adalah 1000 atau 2000 siklus operasi , yang sesuai dengan kelas M0 dan M1 (IEC 62271-102).

Karena daya tahannya yang rendah – dibandingkan dengan pemutus sirkuit, tidak setiap desain switchgear busbar ganda cocok untuk pengalihan busbar yang sering. Versi dengan dua pemutus sirkuit yang beralih antar busbar lebih cocok.

Hanya desain B1 dan B2 yang sesuai dengan persyaratan untuk pengalihan busbar yang sering . Hanya pemutus sirkuit yang diaktifkan secara operasional, sakelar pemutus hanya dibuka untuk keperluan perawatan atau pekerjaan.
