Sistem pembumian
Dalam sistem tiga fasa tegangan menengah atau rendah, terdapat tiga tegangan satu fasa yang diukur antara setiap fasa dan titik umum yang disebut “titik netral” .
Dalam kondisi operasi seimbang, ketiga tegangan ini mengalami pergeseran fasa sebesar 120° dan memiliki nilai:
U / √3

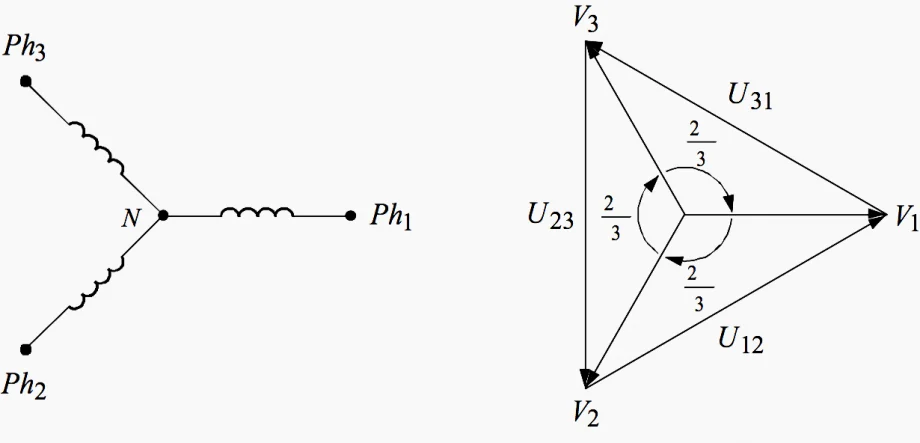

U adalah tegangan antar fasa yang diukur antara fasa-fasa tersebut (lihat Gambar 1).
Dari sudut pandang fisik, netral adalah titik temu dari tiga lilitan yang terhubung secara bintang. Titik ini mungkin dapat diakses atau tidak, mungkin terdistribusi atau tidak, dan mungkin terhubung ke tanah atau tidak, itulah sebabnya kita menyebutnya sistem pentanahan.
Netral dapat dihubungkan ke bumi secara langsung atau melalui resistor atau reaktor . Pada kasus pertama, kita mengatakan bahwa netral dihubungkan ke bumi secara langsung (solidly atau directly), dan pada kasus kedua, kita mengatakan bahwa netral dihubungkan ke bumi melalui impedansi (impedance-earthed).
Ketika tidak ada hubungan yang disengaja antara titik netral dan bumi, kita mengatakan bahwa titik netral tersebut terisolasi atau tidak terhubung ke bumi.
Netral yang terhubung ke tanah secara permanen membantu membatasi tegangan lebih. Namun, hal ini menghasilkan arus gangguan yang sangat tinggi. Di sisi lain, netral yang terisolasi atau tidak terhubung ke tanah membatasi arus gangguan hingga nilai yang sangat rendah tetapi mendorong terjadinya tegangan lebih yang tinggi.
Pada setiap instalasi, kontinuitas layanan saat terjadi kerusakan isolasi juga bergantung pada sistem pentanahan. Netral yang tidak ditanahkan memungkinkan kontinuitas layanan pada tegangan menengah, selama keamanan orang tetap terjaga. Di sisi lain, netral yang ditanahkan secara permanen , atau netral yang ditanahkan dengan impedansi rendah, memerlukan pemutusan arus (trip) saat terjadi kerusakan isolasi pertama.
