Introduction:
Dalam kehidupan modern yang serba bergantung pada energi listrik, kabel daya memegang peranan yang sangat penting sebagai media penghantar arus listrik dari sumber ke berbagai perangkat dan sistem kelistrikan. Baik pada skala rumah tangga, komersial, maupun industri, kabel daya menjadi komponen vital yang memastikan distribusi listrik berjalan aman, efisien, dan stabil.
Seiring dengan meningkatnya kebutuhan energi dan perkembangan teknologi, penggunaan kabel daya tidak lagi sekadar sebagai penghantar arus, tetapi juga harus memenuhi standar keamanan, ketahanan terhadap lingkungan, serta efisiensi daya. Pemilihan jenis kabel yang tepat sangat berpengaruh terhadap performa instalasi listrik dan keselamatan pengguna. Kesalahan dalam pemilihan atau pemasangan kabel dapat menimbulkan risiko seperti korsleting, kebakaran, hingga kerusakan peralatan.
Oleh karena itu, pemahaman mengenai jenis-jenis kabel daya, karakteristik, spesifikasi teknis, serta standar penggunaannya menjadi hal yang penting bagi teknisi, pelaku industri, maupun masyarakat umum. Artikel ini akan membahas secara komprehensif mengenai kabel daya, mulai dari pengertian, fungsi, jenis, hingga tips memilih kabel yang sesuai dengan kebutuhan.
- Kabel daya merupakan bagian terpenting dari sistem transmisi dan distribusi daya.
- Terminasi dan sambungan merupakan bagian penting dari kabel daya. Bagian ini membuat koneksi antara kabel atau antara kabel dan peralatan listrik.
- Terminasi kabel membuat koneksi fisik dan listrik antara kabel dan peralatan untuk mengalirkan listrik dengan cara yang diinginkan.
- Terminasi kabel merupakan bagian yang lemah dalam sistem listrik dan sebagian besar kerusakan kabel terjadi di bagian ini, oleh karena itu kualitas terminasi kabel secara langsung memengaruhi pengoperasian saluran kabel yang aman.
- Kesalahan akan menyebabkan masalah, pemadaman listrik yang meluas, dan menyebabkan kerugian besar secara finansial, nyawa, dan harta benda masyarakat.
- Ada tiga jenis terminasi kabel. Terminasi kabel dapat berupa tipe penyusut panas, tipe penyusut dingin, atau tipe tekan pra-cetak.
Type of Cable Termination:
Terminasi kabel daya adalah proses penyambungan atau pengakhiran kabel pada peralatan listrik, panel, trafo, atau sistem distribusi lainnya agar arus listrik dapat mengalir dengan aman dan stabil. Terminasi yang tepat tidak hanya menjamin performa sistem kelistrikan, tetapi juga mencegah gangguan seperti panas berlebih, kebocoran arus, hingga kegagalan isolasi.
Secara umum, jenis terminasi kabel daya dapat dibedakan berdasarkan tingkat tegangan, metode pemasangan, serta material yang digunakan. Berikut adalah beberapa jenis terminasi kabel daya yang umum digunakan:
- Terdapat berbagai jenis terminasi kabel Tegangan Tinggi/Menengah untuk switchgear gardu induk, transformator, tiang, dan kotak kabel.
- Kit terminasi diklasifikasikan berdasarkan aplikasinya.
- Dapat berupa tipe tekan pra-cetak, penyusutan dingin, atau penyusutan panas.
- Memilih metode terminasi yang tepat sangat penting untuk menjaga integritas mekanis kabel dan bergantung pada jenis kabel, parameter operasi, aplikasi tegangan, dan kondisi lokasi.
Setiap teknologi memiliki keunggulan spesifik tergantung pada kebutuhan pengguna.
Heat shrinkable terminations:
Terminasi heat shrink menggunakan material khusus yang akan menyusut ketika dipanaskan. Proses pemasangan dilakukan dengan pemanasan menggunakan torch atau alat pemanas hingga material menempel rapat pada kabel.
- Namanya menunjukkan bahwa produk ini membutuhkan panas dan memiliki tabung yang dapat menyusut.
- Saat kita menerapkan panas (dengan pistol panas listrik atau gas) pada tabung penyusut, tabung tersebut akan mengembang hingga seukuran substrat di bawahnya, sehingga memungkinkan pemasangan yang cepat dan mudah.
- Material:
- Produk penyusut panas biasanya terbuat dari plastik jenis poliolefin yang telah dimodifikasi untuk memberikan sifat tambahan seperti ketahanan cuaca yang lebih baik dan tingkat isolasi yang lebih tinggi.
- Penyusut panas tahan terhadap sebagian besar bahan kimia. Produk ini akan menjadi kaku setelah dikembalikan ke bentuk semula, menjadikannya pilihan yang baik untuk perlindungan mekanis.
- Aplikasi:
- Digunakan pada kabel tegangan rendah dan menengah,
- Kit terminasi penyusut panas dapat digunakan untuk kabel XLPE baik di dalam maupun di luar ruangan, bahkan untuk kondisi atmosfer yang sangat berbahaya.
- Terminasi kabel ini menyediakan koneksi kontrol tegangan non-tracking untuk kabel tegangan menengah hingga tinggi dengan kinerja tahan air, UV, erosi, dan korosi.
- Keuntungan:
- Jika disimpan dengan benar, produk ini memiliki umur simpan yang tidak terbatas.
- Kelemahan:
- Kekakuan material mencegah kelenturan bersama kabel selama pengoperasian normal, sehingga penyegelan lingkungan yang efektif tidak dapat dipertahankan tanpa pita perekat.
Cold shrink terminations:
Terminasi cold shrink menggunakan material elastomer yang telah direntangkan dan dipasang pada spiral plastik. Saat spiral dilepas, material akan menyusut secara otomatis tanpa perlu pemanasan.
- Sesuai namanya, terminasi ini tidak memerlukan panas.
- Terminasi ini dapat digunakan untuk instalasi kabel menengah hingga tinggi yang tidak memerlukan api terbuka atau sumber panas untuk pemasangan, terutama di lingkungan yang mudah meledak.
- Dengan melepas kabel penyangga selama proses pemasangan, tabung akan menyusut sehingga pas di tempat yang diinginkan.
- Terminasi kabel penyusut dingin menawarkan isolasi yang sangat baik dan daya tahan yang tinggi.
- Material:
- Produk penyusut dingin terbuat dari material elastomer seperti karet Silikon atau EPDM, yang diregangkan terlebih dahulu ke penahan tubular yang terbuat dari pita plastik dalam spiral yang rapat.
- Dengan membuka gulungan tabung spiral, material akan kembali ke ukuran aslinya.
- Aplikasi:
- Sambungan kabel penyusut dingin sangat cocok untuk pemasangan di lingkungan berbahaya, seperti tambang batubara, ladang minyak, dll., di mana api dilarang keras.
- Keuntungan:
- Penyusutan dingin menghilangkan sumber panas yang dibutuhkan untuk pemasangan.
- Material karet akan mengikuti pemuaian dan penyusutan normal kabel tanpa memerlukan perekat atau mastik tambahan.
- Kekurangan:
- Produk ini membutuhkan perawatan khusus saat disimpan dan memiliki masa simpan yang terbatas.
Push On type termination:
Terminasi plug-in atau separable connector digunakan untuk sistem yang memerlukan fleksibilitas tinggi, seperti pada panel switchgear atau trafo tegangan menengah. Jenis ini memungkinkan kabel dilepas dan dipasang kembali dengan mudah.
- Mirip dengan Cold Shrink, produk ini terbuat dari bahan elastomer dan tidak mengembang sebelum pemasangan.
- Produk ini diaplikasikan dengan cara digeser ke inti kabel menggunakan gemuk silikon sebagai pelumas.
- Produk ini memiliki manfaat yang serupa dengan Cold Shrink, tetapi dengan rentang diameter aplikasi yang terbatas.

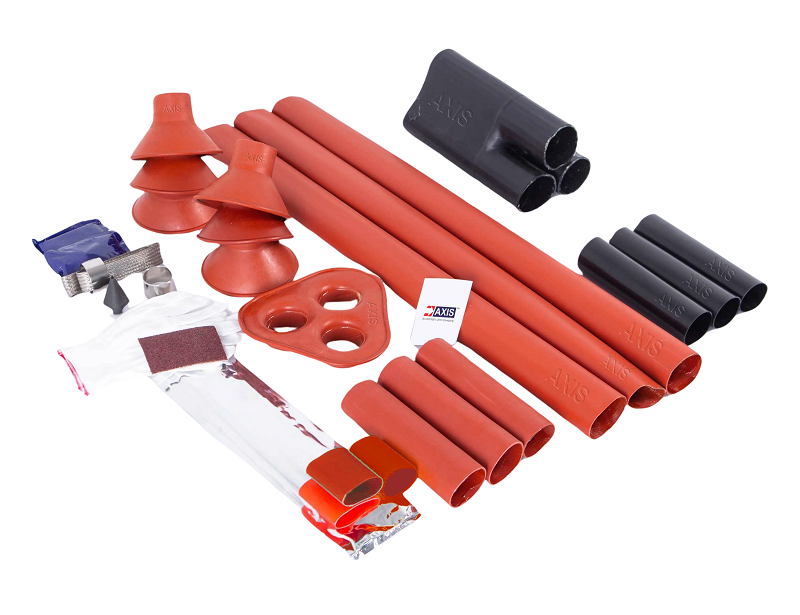

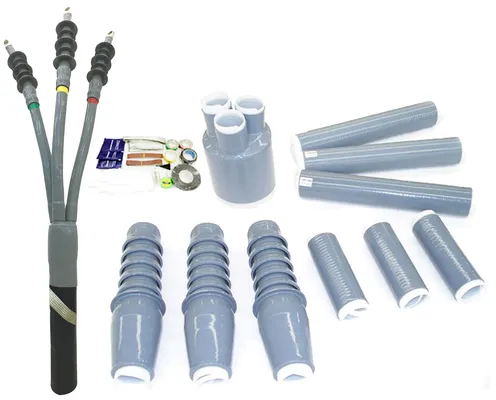

Parts of Termination Kit
(A) Environment Sealing Shrinkable Tubes:
- Breakout Boot
- Anti-tracking Heat Shrink Sleeve Tubes
- Stress Control Tubes
- Lug Sealing Tubes
- Rain Sheds
(B) Mastic Taps:
- Stress Control Yellow Mastic
- Red Sealing Mastic
- Black Sealing Mastic
- PVC Insulation Tape
(c) Earthing:
- Worm Clips:
- Tinned Copper Braid

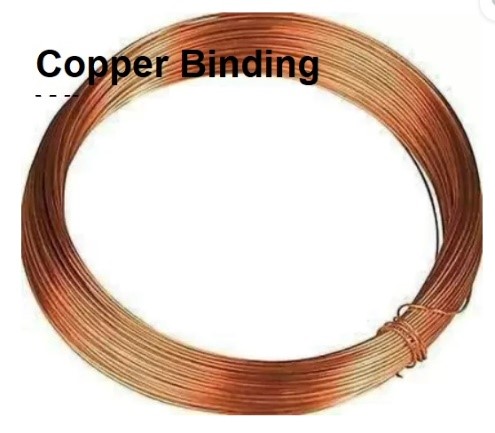

- Copper Binding Wire / Small Copper Braid
(D) Cleaning Accessories
- Cleaning Solvent
- Aluminum Oxide Tape

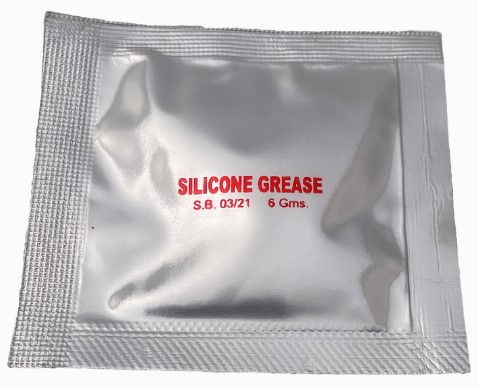

- Silicon Grease
(E) Other:
- Lugs
- Nylon Thread

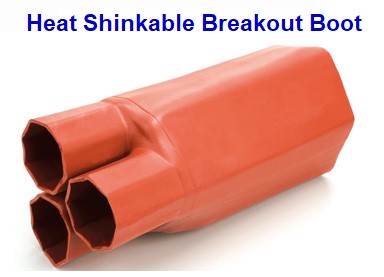

(1) Heat Shrinkable Breakout Boot
Tujuan:
- Breakout Boot digunakan untuk memberikan isolasi dan perlindungan terhadap gaya tekan. Ia juga memberikan penyegelan pada bagian ujung kabel tiga inti di titik percabangan.
- Bagian dalamnya dilapisi dengan sealant merah berbahan dasar karet yang tahan air dan tidak meninggalkan jejak.
- Ketika panas diterapkan pada tabung penyusut panas, bahan perekat di dalam tabung akan aktif dan menyusutkan boot, sehingga memberikan perlindungan pada ujung kabel tiga inti.
Lokasi Pemasangan:
Biasanya dipasang di atas penyangga kabel multi-inti untuk memberikan perlindungan pada rakitan pembumian terminasi kabel.
Bahan
Bahan dasar dari pelindung kabel ini adalah poliolefin yang distabilkan secara termal dan terikat silang. Bahan ini menawarkan ketahanan terhadap radiasi UV, oksidasi, ozon, dan pengaruh lingkungan lainnya.

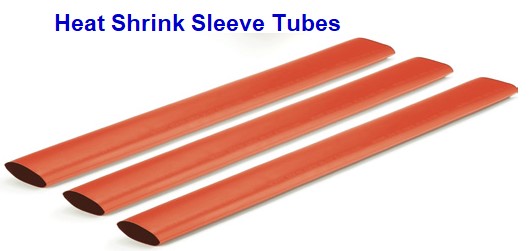

(2) Anti-tracking Heat Shrink Sleeve Tubes
Tujuan:
- Selongsong penyusut panas melindungi kabel dari unsur-unsur berbahaya seperti air, minyak, asam, dan bahaya lingkungan lainnya.
- Ketika panas diterapkan pada selongsong penyusut panas, bahan perekat di dalam selongsong akan aktif, yang kemudian menyusut dan memberikan perlindungan pada kabel.
- Api gas biasa diperlukan untuk memanaskan dan memasang kembali selongsong ke kabel daya atau aksesori. Selongsong ini memiliki rasio penyusutan yang tinggi sehingga dapat digunakan dengan berbagai ukuran kabel.
Lokasi Pemasangan:
- Biasanya digunakan sebagai bagian integral dari sambungan kabel untuk perlindungan & isolasi.
- Tabung heat srink (merah) digunakan sebagai penutup pelindung eksternal untuk inti kabel baik untuk aplikasi dalam ruangan maupun luar ruangan.
- Panjang minimum tabung heat srink bergantung pada tegangan sistem dan aplikasinya (dalam ruangan atau luar ruangan).
Bahan
- Bahan dari Selongsong Anti-pelacakan adalah poliolefin campuran yang distabilkan secara termal dan terikat silang yang memiliki sifat isolasi tinggi, tahan erosi, tahan cuaca, dan tahan api.
Ia memiliki sifat isolasi yang sangat baik dikombinasikan dengan ketangguhan, ketahanan terhadap benturan dan abrasi sehingga memberikan perlindungan mekanis. - Ia menawarkan perlindungan yang baik dari pengaruh lingkungan, radiasi ultraviolet, dan juga tahan terhadap serangan minyak dan pelarut.

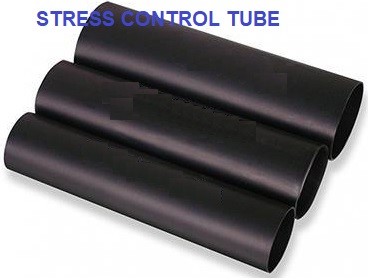

(3) Stress Control Tube:
Tujuan:
- Tabung pengontrol tegangan (hitam) digunakan untuk mengontrol tegangan listrik tinggi yang ada di ujung pelindung semi konduktif kabel.
- Ukuran tabung pengontrol tegangan yang dapat menyusut karena panas yang sesuai harus digunakan untuk mengurangi tegangan pada pemotongan bagian belakang pelindung.
- Panjang minimum tabung pengontrol tegangan adalah 130 MM untuk 12 kV, 190 MM untuk 24 kV dan 260 MM untuk 36 kV untuk kontrol tegangan kabel yang efektif.
Lokasi Pemasangan:
- Tabung pengontrol tegangan semi konduktif yang dapat menyusut karena panas menutupi titik sambungan bumi hingga ujung layar konduktif. Tabung ini tidak boleh diperpanjang lebih jauh dari titik ini ke selubung kabel luar.
- Pastikan tabung bebas kerutan dan memiliki ketebalan dinding yang merata.
Material:
- Poliolefin adalah material yang paling populer untuk tabung penyusut karena ketahanan termalnya dan memiliki kombinasi karakteristik resistif dan kapasitif.

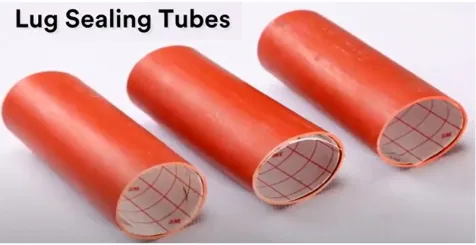

(4) Lug Sealing Tubes
Tujuan:
- Untuk melindungi antarmuka antara lug terminasi dan inti kabel yang ditutupi oleh tabung penyegel lug non-tracking.
Lokasi Pemasangan:
- Di ujung area isolasi XLPE dekat konektor kabel.
Bahan:
- Terbuat dari bahan yang sama dengan tabung anti-jejak, yaitu Poliolefin, dan dilapisi bagian dalamnya dengan bahan penyegel merah.

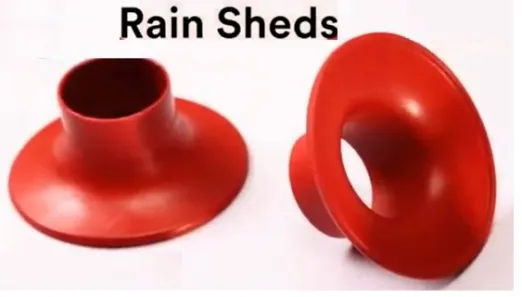

(4) rain sheds
Tujuan:
- Selubung Tunggal Penyusut Panas digunakan untuk memperpanjang jalur rambatan untuk terminasi kabel tegangan menengah, sehingga menghemat panjang kabel dan mengurangi ukuran kabinet sakelar yang dibutuhkan untuk tujuan ini.
Lokasi Pemasangan:
- Pada selubung penyusut panas anti-pelacakan di dekat lug kabel.
- Jumlah minimum selubung yang dirancang untuk digunakan dalam sistem terminasi bergantung pada tegangan sistem dan apakah aplikasinya di dalam ruangan atau di luar ruangan.
Aplikasi Khas
- Selubung tunggal cocok untuk terminasi seluruh rangkaian kabel listrik tipe XLPE dan PILC. Perekat merah berbahan dasar karet menyegel selubung tunggal ke isolasi kabel.
Bahan
- Bahan dasar selubung HV adalah campuran poliolefin yang distabilkan secara termal dan terikat silang dengan karet sintetis kelas yang kompatibel.
- Sifat-sifat selubung HV adalah isolasi listrik, anti-pelacakan, tahan erosi, tahan cuaca, dan tahan api.
- Selubung HV dilapisi bagian dalamnya dengan perekat merah berbahan dasar karet butil yang tahan air dan anti-pelacakan.
(7) Non-Tracking – Water Sealing Mastic (Red Mastic)
Tujuan:
- Segel mastik merah anti-tracking/tahan cuaca digunakan pada terminasi tegangan menengah (MV) pada boot breakout, tabung non-tracking, dan pada lug untuk penyegelan, isolasi, dan kedap air.
- Segel merah ini juga berfungsi sebagai bahan pengisi dan isolasi untuk mengisi celah yang terbentuk di ujung isolasi konduktor.
- Segel ini membentuk segel kedap air di ujung terminasi, yang sangat penting untuk masa pakai terminasi yang lama.
Lokasi Pemasangan:
- Segel merah diaplikasikan di sekitar dasar lug terminal tempat ia dikerutkan ke konduktor kabel.
Bahan
- Bahan dasarnya adalah karet campuran yang distabilkan secara termal.
- Karet dasar dicampur dengan aditif kimia yang menawarkan sifat anti-jejak dan isolasi.

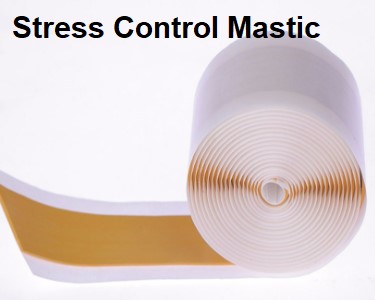

(6) Stress Control mastic (Yellow Mastic)
Tujuan:
- Mastic pengontrol tegangan digunakan pada terminasi tegangan menengah (MV) untuk mengurangi tegangan medan listrik.
- Mastic ini juga berfungsi untuk mengisi semua celah dan permukaan yang tidak rata.
- Mastic ini tahan air dan memiliki daya rekat yang tinggi.
- Warna mastic pengontrol tegangan ini adalah kuning.
Lokasi Pemasangan:
- Cat konduktif / mastik pengatur tegangan diaplikasikan di sekitar celah yang terbentuk pada titik pemotongan layar, yaitu di ujung layar semi-konduktif dan awal isolasi XLPE kabel.
Material:
- Material dasar adalah poliolefin campuran yang distabilkan secara termal.
- Resin dasar dicampur dengan aditif kimia yang menawarkan sifat pengendalian tegangan listrik.
(8) Insulation-Sealing Mastic (Black Mastic)
Tujuan:
- Mastic hitam cocok untuk aplikasi tegangan rendah (LV) dan tegangan menengah (MV). Digunakan untuk penyegelan dan kedap air instalasi listrik seperti sambungan dan terminasi.
- Mastic isolasi digunakan pada sambungan untuk melindungi material penyusut panas dengan menutupi tepi tajam bagian logam dan untuk mengisi rongga dan bentuk yang tidak beraturan.
- Mastic ini juga berfungsi sebagai penyegel lingkungan untuk mencegah masuknya air dan kelembapan serta kontaminan lingkungan lainnya.
Lokasi Pemasangan:
- Untuk melindungi bagian kabel yang terputus, pita PVC/mastic hitam perlu diaplikasikan di atas susunan pembumian (klip penggerak cacing dipasang di atas jalinan tembaga dan pelindung) untuk panjang yang sesuai pada bagian terminasi.
Bahan-bahan
- Bahan dasar mastik isolasi hitam adalah karet campuran yang distabilkan secara termal. Karet dasar dicampur dengan aditif kimia yang menawarkan sifat isolasi yang baik.
- Mastic isolasi hitam memberikan fungsi penyegelan dan isolasi yang sangat baik.
- Ini menawarkan daya rekat yang sangat baik pada karet, kabel sintetis, logam, dan jaket.

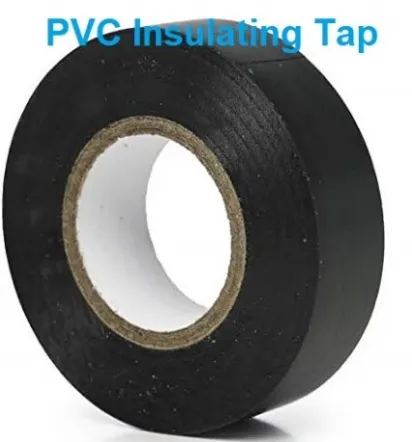

(9) PVC Insulation Tape:
Tujuan:
- Pita isolasi PVC digunakan untuk isolasi dan penyegelan instalasi listrik seperti sambungan dan terminasi.
- Pita isolasi PVC menutupi tepi tajam bagian logam dan untuk mengisi rongga serta bentuk yang tidak beraturan.
Tujuan:
- Pita isolasi PVC digunakan untuk isolasi dan penyegelan instalasi listrik seperti sambungan dan terminasi.
- Pita isolasi PVC menutupi tepi tajam bagian logam dan untuk mengisi rongga serta bentuk yang tidak beraturan.

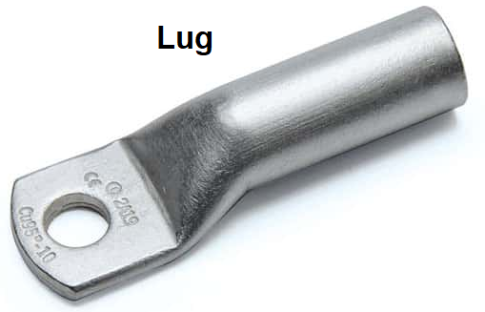

(10) Lugs :
Lug kabel adalah konektor yang dipasang pada ujung kabel untuk menghubungkannya ke terminal peralatan listrik seperti panel, MCB, MCCB, busbar, trafo, motor listrik, dan perangkat distribusi lainnya. Lug biasanya terbuat dari tembaga atau aluminium, dan dirancang agar dapat dikrimping (crimping) atau dipres ke konduktor kabel sehingga menghasilkan sambungan yang kuat secara mekanis dan optimal secara elektrik.
Lokasi Pemasangan:
Di ujung terminasi kabel.
Bahan:
tembaga atau aluminium atau paduan masing-masing

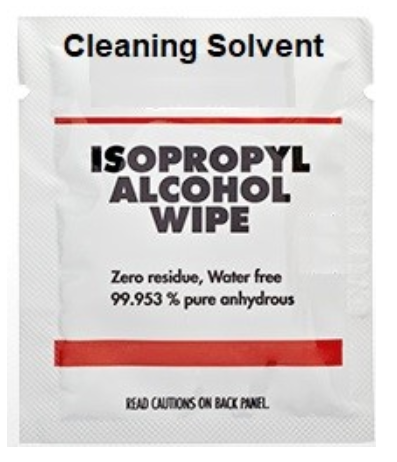

(11) Cleaning Solvent Pouches:
Material pada gambar adalah Isopropyl Alcohol Wipe (IPA Wipe) atau tisu pembersih yang mengandung alkohol isopropil anhidrat (±99%). Produk ini termasuk cleaning solvent yang umum digunakan untuk keperluan teknis, medis, maupun industri.
Lokasi Pemasangan:
Digunakan pada insulasi XLPE untuk membersihkan permukaan insulasi XLPE.
Untuk membersihkan permukaan insulasi XLPE.
Bahan:
Larutan Isopropil Alkohol

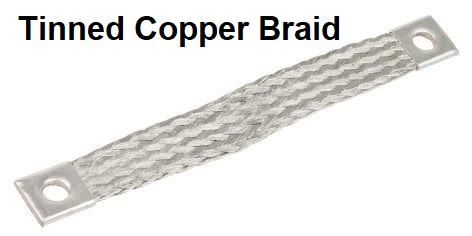

(13) Tinned Copper Braid:
Material pada gambar adalah Tinned Copper Braid atau anyaman tembaga berlapis timah, yang umum digunakan dalam sistem kelistrikan sebagai penghantar fleksibel dan penghubung grounding.
Tinned copper braid adalah konduktor berbentuk anyaman (braided) yang terbuat dari kawat tembaga halus dan dilapisi timah (tin). Lapisan timah berfungsi untuk:
Mencegah oksidasi
Meningkatkan ketahanan terhadap korosi
Memperpanjang umur pakai material
Karena berbentuk anyaman, material ini sangat fleksibel dibandingkan kabel solid biasa.
Lokasi Pemasangan:
Pada kawat tembaga dari pelindung tembaga dan pelindung baja di titik percabangan kabel tiga inti.
Material:
Material cincin penyangga harus berupa baja (G.I.) atau aluminium.
Fungsi Tinned Copper Braid
1️⃣ Sebagai Flexible Grounding / Earthing Strap
Fungsi paling umum adalah sebagai penghubung grounding antara dua bagian logam, seperti:
Panel listrik ke body panel
Pintu panel ke rangka utama
Trafo ke sistem grounding
Busbar ke enclosure
Tujuannya untuk memastikan kontinuitas sistem pentanahan (earthing) tetap terjaga.
2️⃣ Penghubung Antar Bagian yang Bergerak
Karena fleksibel, material ini cocok untuk:
Panel dengan pintu yang bisa dibuka-tutup
Mesin dengan bagian bergerak
Sistem yang mengalami getaran
Tinned copper braid mampu menghantarkan arus tanpa mudah putus akibat bending berulang.
3️⃣ Proteksi terhadap Arus Gangguan
Digunakan untuk mengalirkan:
Arus hubung singkat
Arus bocor
Arus statis
Sehingga membantu meningkatkan keselamatan sistem.
4️⃣ Bonding System (Equipotential Bonding)
Digunakan untuk menyamakan potensial listrik antara dua bagian logam agar tidak terjadi beda tegangan yang berbahaya.
Keunggulan Material
✔ Fleksibel dan tahan getaran
✔ Konduktivitas tinggi (berbasis tembaga)
✔ Tahan korosi (lapisan timah)
✔ Mudah dipasang dengan baut melalui lug di kedua ujungnya
Aplikasi Umum
Panel LV/MV
Switchgear
Genset
Sistem telekomunikasi
Instalasi industri
Sistem grounding gardu
Hal yang Perlu Diperhatikan
⚠ Pilih luas penampang sesuai kapasitas arus
⚠ Pastikan titik sambungan bersih sebelum pemasangan
⚠ Gunakan baut dan washer yang sesuai untuk kontak maksimal
⚠ Pastikan terpasang kuat agar tidak longgar
Kesimpulan
Tinned copper braid adalah komponen penting dalam sistem kelistrikan yang berfungsi sebagai penghantar fleksibel untuk grounding dan bonding. Dengan sifat fleksibel dan tahan korosi, material ini sangat ideal untuk aplikasi panel listrik, mesin, dan sistem distribusi daya yang membutuhkan koneksi aman serta tahan getaran.

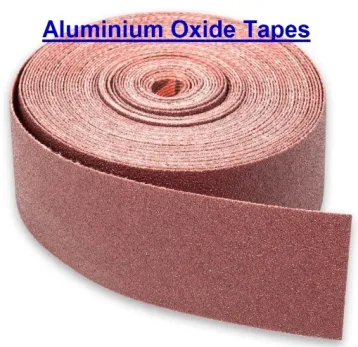

(14) Aluminum Oxide Tapes
Material pada gambar adalah Aluminium Oxide Tape, yaitu pita amplas (abrasive tape) yang menggunakan butiran aluminium oxide sebagai bahan abrasifnya. Material ini umum digunakan dalam pekerjaan finishing, preparasi permukaan, dan pemeliharaan peralatan teknik.
Berikut penjelasan penggunaan dan fungsinya:
Pengertian Aluminium Oxide Tape
Aluminium Oxide Tape adalah pita fleksibel yang dilapisi partikel aluminium oxide (Al₂O₃), yaitu material abrasif yang keras dan tahan aus. Biasanya tersedia dalam berbagai tingkat kekasaran (grit) sesuai kebutuhan pekerjaan.
Material ini dirancang untuk:
Pengamplasan manual
Pembersihan permukaan
Penghalusan sebelum proses lanjutan
.
Fungsi Aluminium Oxide Tape
1️⃣ Membersihkan Permukaan Logam
Digunakan untuk:
Menghilangkan karat ringan
Membersihkan oksidasi
Menghapus sisa cat atau coating lama
Sangat umum dipakai sebelum proses pemasangan koneksi listrik atau grounding.
2️⃣ Persiapan Permukaan (Surface Preparation)
Sebelum dilakukan:
Crimping lug
Penyambungan busbar
Pemasangan grounding
Pengecatan atau coating ulang
Permukaan logam perlu dibersihkan agar kontak listrik atau adhesi menjadi maksimal.
3️⃣ Menghaluskan Tepi atau Bagian Tajam
Dapat digunakan untuk:
Merapikan tepi logam
Menghaluskan permukaan sebelum finishing
Mengurangi potensi luka akibat sisi tajam
4️⃣ Meningkatkan Kualitas Kontak Listrik
Dalam pekerjaan instalasi listrik, aluminium oxide tape sering digunakan untuk:
Membersihkan terminal sebelum pengencangan
Menghilangkan lapisan oksidasi pada konduktor aluminium
Membersihkan busbar sebelum pemasangan koneksi
Permukaan yang bersih akan mengurangi resistansi kontak dan panas berlebih.
Keunggulan Material
✔ Daya abrasif kuat dan tahan lama
✔ Cocok untuk logam besi, baja, aluminium, dan tembaga
✔ Fleksibel dan mudah digunakan
✔ Tersedia dalam berbagai grit (kasar hingga halus)
Hal yang Perlu Diperhatikan
⚠ Pilih grit sesuai kebutuhan (kasar untuk karat tebal, halus untuk finishing)
⚠ Jangan mengikis terlalu dalam pada konduktor listrik
⚠ Gunakan sarung tangan saat bekerja
⚠ Bersihkan debu amplas setelah proses selesai
Aplikasi Umum
Workshop mekanik
Instalasi panel listrik
Perawatan mesin industri
Preparasi grounding system
Persiapan permukaan sebelum coating
Kesimpulan
Aluminium Oxide Tape merupakan material abrasif yang sangat berguna dalam pekerjaan teknik dan instalasi listrik, khususnya untuk pembersihan dan persiapan permukaan logam. Dengan permukaan yang bersih dan halus, kualitas sambungan listrik menjadi lebih baik dan risiko gangguan akibat resistansi tinggi dapat diminimalkan.
Jika Anda ingin, saya bisa buatkan:
Artikel khusus tentang prosedur pembersihan busbar sebelum instalasi
Panduan memilih grit untuk pekerjaan kelistrikan
Atau dikaitkan dengan proses terminasi kabel dan grounding
Silakan beri tahu kebutuhan artikelnya 👍
(15) Silicone Grease
Tujuan:
Penggunaan gemuk silikon isolasi pada terminasi kabel MV untuk ketahanan tegangan tinggi, kedap air, dan kinerja anti-creep.
Digunakan untuk menghaluskan permukaan isolasi XLPE kabel yang tidak rata dan untuk melumasi bagian cetakan pemasangan terminasi kabel.
Goresan dan luka pada isolasi XLPE dapat menyebabkan pelepasan listrik di bawah tabung kontrol tegangan. Pengaplikasian lapisan tipis senyawa penekan pelepasan berbasis silikon akan membuatnya bebas dari pelepasan parsial.
Lokasi Pemasangan:
Digunakan pada isolasi XLPE dan bagian lain dari terminasi kabel untuk tujuan isolasi, penyegelan, dan pelumasan.
Material:
Gemuk silikon isolasi adalah pasta isolasi yang terbuat dari minyak silikon yang dimodifikasi.
(16) Copper Binding Wire / Cooper Strips:
Tujuan:
Digunakan untuk menyediakan konektivitas pembumian antara lapisan tembaga pelindung kabel dan pembumian.
Lokasi pemasangan:
Di antara pelindung tembaga dan pelindung kabel
Bahan:
Tembaga
KONTEN PREMIUM
Artikel-artikel teknis dalam kategori “Konten Premium” hanya dapat diakses sepenuhnya oleh Anggota Premium. Panduan teknik elektro, artikel teknis spesialis, dan makalah yang ditulis oleh insinyur listrik berpengalaman di beberapa negara semuanya tersedia untuk pengguna premium. Sebagai seorang insinyur listrik yang bekerja di bidang Tegangan Rendah, Menengah, atau Tinggi, ini akan membantu Anda mengembangkan keterampilan teknis profesional yang Anda butuhkan di tempat kerja.
