Pendahuluan:
- Kabel tegangan tinggi digunakan dalam Jaringan Listrik untuk transmisi dan distribusi daya.
Kegagalan/kerusakan terminasi kabel merupakan masalah utama dalam jaringan listrik. - Sambungan dan terminasi kabel daya adalah titik terlemah dalam Jaringan Listrik.
- Semakin tinggi tegangan, semakin kompleks sambungan dan terminasi kabel, sehingga semakin sulit untuk mengendalikan tegangan termal dan listrik.
- Ada banyak alasan yang menyebabkan kerusakan pada terminasi kabel. Seperti terminasi yang buruk, persiapan lapisan semikonduktif yang buruk, kelembapan, pelepasan parsial, pembengkokan yang berlebihan, tidak mengikuti instruksi dari produsen kit terminasi kabel.
Penyebab Utama Kegagalan Terminasi HT:
(A) Kesalahan Pengerjaan / Kesalahan Perakitan
- Kabel yang terlalu ditekuk
- Inti kabel saling bersilangan
- Sudut yang tajam
- Pemanasan selongsong penyusut panas yang tidak tepat
- Pemanasan selongsong penyusut panas yang berlebihan
- Sambungan yang longgar
Pemasangan pita mastik yang buruk. - Tidak mengikuti instruksi pabrikan.
(B) Pembumian kabel yang buruk
- Terminasi kawat baja lapis baja yang buruk
- Pembumian kabel yang buruk
(C) Persiapan lapisan semikonduktif yang buruk
- Kerusakan isolasi XLPE.
- Kerusakan isolasi semikonduktif.
- Pengangkatan lapisan semikonduktif yang tidak lengkap
- Tepi lapisan semikonduktif yang tidak radial
- Panjang pemotongan isolasi/lapisan semikonduktif yang salah
- Pemasangan tabung kontrol tegangan yang tidak tepat.
- Permukaan isolasi XLPE yang sangat kasar.
(D) Pembersihan Permukaan Isolasi XLPE yang Tidak Tepat
- Kerusakan Kabel
Kerusakan Kabel selama Proses Terminasi Kabel
(E) Kondisi Lingkungan yang Buruk
- Kontaminasi garam, debu, abu pada Kabel
(A) Kesalahan Pengerjaan / Kesalahan Perakitan

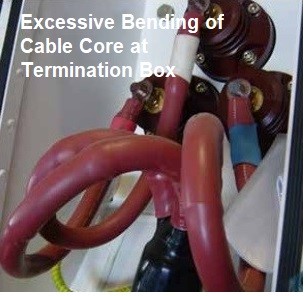

Pembengkokan kabel yang berlebihan menciptakan tekanan pada seluruh inti kabel, dari konduktor hingga ujung pelindung.
Tekanan ini dapat menyebabkan rongga mikro pada isolator yang menjadi lebih besar seiring peningkatan tekanan dan menyebabkan kegagalan korona atau kerusakan dielektrik.

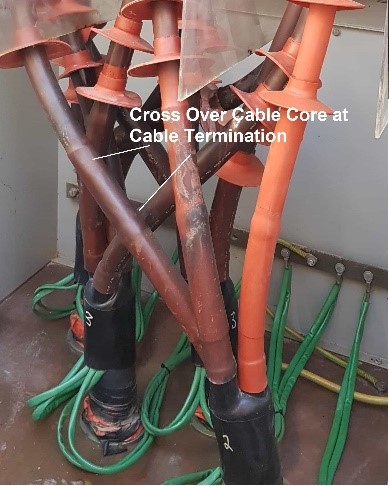

(2) Persilangan Inti Kabel / Jarak antar inti tidak tepat.
- Titik masuk kabel melalui selonsong kabel ke terminasi kabel harus terpusat/lurus.
- Persilangan inti satu sama lain akan meningkatkan tekanan pada isolasi dan pelepasan parsial akan terjadi pada inti kabel tegangan tinggi yang bersilangan, menyebabkan kegagalan terminasi kabel.
- Jika inti terlalu dekat dan bersilangan satu sama lain di area yang tidak terlindungi, hal itu mengakibatkan udara “mengalami kerusakan” pada sekitar 4kV pada kabel 11kV, 6kV pada kabel 24kV, dan 9kV pada kabel 36kV.
- Material penyusut panas heat srink kemudian mulai terkikis karena ionisasi udara, yang seiring waktu pasti akan menyebabkan kegagalan terminasi kabel.
- Diperlukan untuk menggunakan bagian kabel yang tepat di dalam kotak.
(3) Sudut Tajam (pada Armor atau pada Lug):
- Sudut tajam menghasilkan area yang sangat tertekan yang akan mengalami pelepasan listrik.
- Biasanya, tepi tajam akan terjadi pada pembengkokan pelindung atau pada lokasi pengencangan lug.
(4) Tidak Tepatnya Penerapan Heat-on-Heat Shrinkable Sleeves
- Jumlah panas yang tepat dan arah panas yang diterapkan sangat penting selama pemasangan selongsong penyusut panas.
- Beberapa selongsong perlu dipanaskan dari tengah ke arah atas dan bawah, sementara pada beberapa selongsong lainnya panas harus diterapkan dari bagian bawah selongsong ke arah ujung.
- Proses pemanasan akan merekatkan satu lapisan (karet silikon) dengan lapisan lainnya (XLPE, semikonduktor, dll.) dengan kuat.

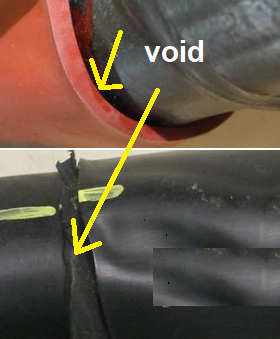

- Jika selama pemanasan, masih terdapat rongga di antara lapisan, rongga tersebut mungkin berisi udara, kelembapan, atau kontaminasi yang mengubah rangkaian ekivalen dan pembentukan distribusi medan listrik.
- Medan listrik meningkat di dalam rongga atau lapisan udara dan menyebabkan perbedaan potensial yang tinggi antara kedua sisi rongga.
- Kelemahan daya tahan isolasi pada lapisan udara menyebabkan Pelepasan Sebagian (Partial Discharge/PD) dan kerusakan.
Pastikan tabung menyusut tanpa kerutan.
(5) Panas Berlebihan pada Selongsong yang Dapat Menyusut Panas
Panas yang berlebihan dapat merusak selongsong penyusut panas.
(6) Sambungan Longgar
- 20% hingga 25% kegagalan listrik disebabkan oleh terminasi yang buruk dan sambungan yang longgar.
- Terminasi yang buruk/sambungan yang longgar dalam sistem listrik menyebabkan panas berlebih pada sambungan yang selanjutnya menyebabkan kegagalan.
- Sambungan yang longgar sebagian besar disebabkan oleh penggunaan alat/cetakan yang tidak dikerutkan dengan benar untuk kabel.
- Lug dengan ukuran lebih besar dari yang direkomendasikan yang digunakan untuk terminasi juga akan mengakibatkan sambungan kabel ke lug yang longgar.

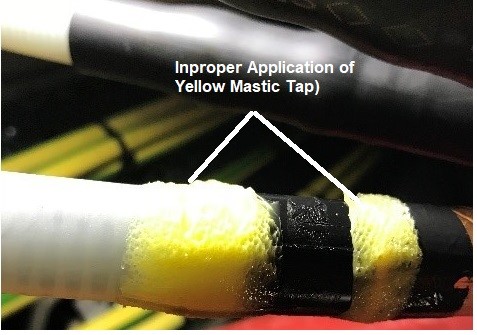

(7) Pemasangan Pita Mastic yang Buruk.
- Pita perekat anti-trace digunakan pada terminasi tegangan tinggi (HV) dan tegangan menengah (MV) untuk memberikan segel kedap air antara komponen penyusut panas dan bagian kabel.
- Bungkus pita perekat di sekitar percabangan dan di bawah potongan timah pada inti untuk menghilangkan udara dan kelembapan.
- Pembungkusan pita perekat yang tidak tepat membuka jalan bagi kelembapan dan udara yang mengakibatkan tegangan listrik tinggi dan pelepasan parsial.
(8) Tidak mengikuti Instruksi Pabrikan.
- Dalam penyambungan kabel tegangan tinggi (HV), setiap tahap sangat penting, oleh karena itu penyambung kabel harus mengikuti instruksi pabrikan dengan ketat.
- Tidak mengikuti instruksi pabrikan mengenai panjang, dimensi, dan urutan tahapan akan menyebabkan kegagalan penyambungan kabel.
- Pada gambar di bawah ini, pabrikan Kit Penyambungan Kabel dengan jelas menunjukkan bahwa mastik kuning setebal 5 mm harus dipasang pada lapisan pelindung pita tembaga dan dilanjutkan di atas lapisan semi konduktif, kemudian diakhiri dengan 10 mm pada instalasi kabel.
- Mastic kuning digunakan untuk mengisi rongga dan memberikan peredam tegangan dari medan listrik, sehingga sangat penting agar ini dipasang dengan benar, tetapi penyambung kabel memasangnya di lokasi yang salah.
(B) Pembumian Kabel yang Buruk
(1) Terminasi Kawat Baja Lapis Baja yang Buruk
- Terminasi strip/kawat lapis baja kabel yang buruk merupakan salah satu penyebab kegagalan Kit Terminasi Kabel.
- Saat melakukan terminasi kabel dengan terminasi kabel heat shrink, perlu dipastikan pembumian dan terminasi kawat lapis baja (kawat lapis baja SWA) yang aman menggunakan kelenjar kabel.
- Pada sebagian besar instalasi kabel HV, badan kelenjar kabel dapat dipasang setelah penyelesaian terminasi kabel. Penyelesaian sambungan 11kV akhir harus dilakukan sebelum memasang kelenjar kabel pada kotak kabel 11kV.
(2) Pembumian Kabel yang Tidak Tepat
- Pembumian harus disediakan untuk mengalirkan arus sirkulasi ke layar inti, selubung logam, dan kawat lapis baja.
- Pembumian juga harus mampu mengalirkan arus gangguan. Pada terminasi kabel MV HV dalam ruangan, penggunaan tembaga berlapis timah, jalinan yang diblokir solder, tabung logam, penyangga lapis baja, klem, dan sistem perlindungan korosi lengkap harus diterapkan.
