Pengujian & Komisioning Transformator Pengujian & Komisioning Transformator
Keandalan jaringan listrik suatu negara bergantung pada integritas komponen intinya, dan sedikit aset yang sepenting transformator daya. Di Kerajaan Arab Saudi, perluasan infrastruktur industri, komersial, dan perumahan yang pesat menuntut jaringan distribusi dan transmisi daya yang sangat kuat. Untuk menjamin keandalan ini, kepatuhan ketat terhadap prosedur Pengujian dan Komisioning (T&C) yang terstandarisasi adalah wajib.
Panduan ini menguraikan protokol T&C standar untuk transformator daya, yang secara eksplisit diselaraskan dengan persyaratan ketat dari Saudi Electricity Company (SEC), National Grid SA (NG), dan standar Elsewedy Electric.
Dengan mengikuti pedoman terstruktur ini, tim teknik dapat memastikan pengaktifan daya yang lancar dan keberhasilan operasional jangka panjang.
Tujuan Utama Standardisasi
Tujuan utama dari prosedur standar ini adalah untuk menetapkan pendekatan terpadu dan tanpa cela terhadap Pengujian & Komisioning transformator daya yang terpasang. Pendekatan standar menghilangkan spekulasi, mengurangi risiko, dan memastikan bahwa setiap transformator, terlepas dari lokasi atau aplikasinya, memenuhi kriteria kualitas tinggi yang sama persis.
Secara spesifik, prosedur-prosedur ini dirancang untuk memastikan:
1. Inspeksi, Pengujian, dan Pemberian Daya yang Aman: Memprioritaskan perlindungan jiwa manusia dan aset di atas segalanya.
2. Kepatuhan Mutlak: Memenuhi spesifikasi ketat yang ditetapkan oleh SEC dan National Grid SA.
3. Verifikasi Komprehensif: Memastikan integritas kelistrikan, mekanik, dan operasional transformator sebelum transformator tersebut terkena tegangan jaringan listrik .
4. Standardisasi di Seluruh Proyek: Menciptakan bahasa dan metodologi pengujian yang seragam di seluruh proyek Elsewedy Electric, mulai dari gardu induk perkotaan hingga kompleks industri terpencil.
Lingkup Aplikasi
Kerangka kerja T&C ini sangat serbaguna, dirancang untuk diterapkan pada semua jenis pendinginan transformator daya, termasuk:
- ONAN (Minyak Alami Udara Alami)
- ONAF (Oil Natural Air Forced)
- OFAF (Oil Forced Air Forced)
- ODWF (Oil Directed Water Forced)
Ini mencakup setiap pengujian di lokasi yang diperlukan sejak transformator dirakit sepenuhnya hingga lampu hijau terakhir diberikan untuk pra-pengaktifan daya .
Personil Kunci dan Tanggung Jawab
Fase pengoperasian yang sukses bergantung pada tim ahli yang terkoordinasi, masing-masing dengan peran yang jelas untuk memastikan kualitas dan keamanan .
Insinyur Pengujian & Komisioning (T&C)
Insinyur Pengujian dan Kontrol (T&C) adalah ahli teknis yang terjun langsung ke lapangan. Tanggung jawab mereka meliputi pelaksanaan semua pengujian dengan benar sesuai dengan urutan yang disetujui, penerapan ketat semua peraturan keselamatan, dan validasi hasil di lokasi dengan membandingkannya langsung dengan hasil pengujian penerimaan pabrik (Factory Acceptance Test/FAT) .
Terakhir, mereka bertanggung jawab untuk menyusun dan menerbitkan laporan Syarat dan Ketentuan (T&C) resmi.
Kepala Bagian Syarat & Ketentuan
Beroperasi pada tingkat pengawasan, Kepala Seksi meninjau semua prosedur spesifik lokasi untuk memastikan standar menyeluruh terpenuhi . Mereka bertindak sebagai otoritas teknis terakhir, menyetujui semua dokumentasi Syarat dan Ketentuan serta menyelesaikan setiap perbedaan teknis kompleks yang muncul di lapangan.
Insinyur QA/QC
Jaminan Mutu dan Pengendalian Mutu sangat penting. Insinyur QA/QC bertindak sebagai pengamat independen, menyaksikan pengujian kritis untuk menjamin transparansi . Mereka juga mengaudit dokumentasi untuk memastikan semua formulir, daftar periksa, dan catatan pengujian sepenuhnya akurat dan terisi lengkap.
Klien / Konsultan
Perwakilan dari klien (seperti SEC/NG) atau konsultan yang ditunjuk hadir di “titik pengawasan” yang telah ditentukan. Persetujuan akhir mereka adalah gerbang utama untuk menyatakan transformator siap dioperasikan.
Petugas Keamanan
Petugas Keselamatan memiliki wewenang untuk menghentikan aktivitas apa pun. Mereka memastikan bahwa prosedur Izin Kerja (Permit to Work/PTW) dan Penguncian/Penandaan (Lockout/Tagout/LOTO) diterapkan dengan sempurna, secara efektif mencegah tindakan y

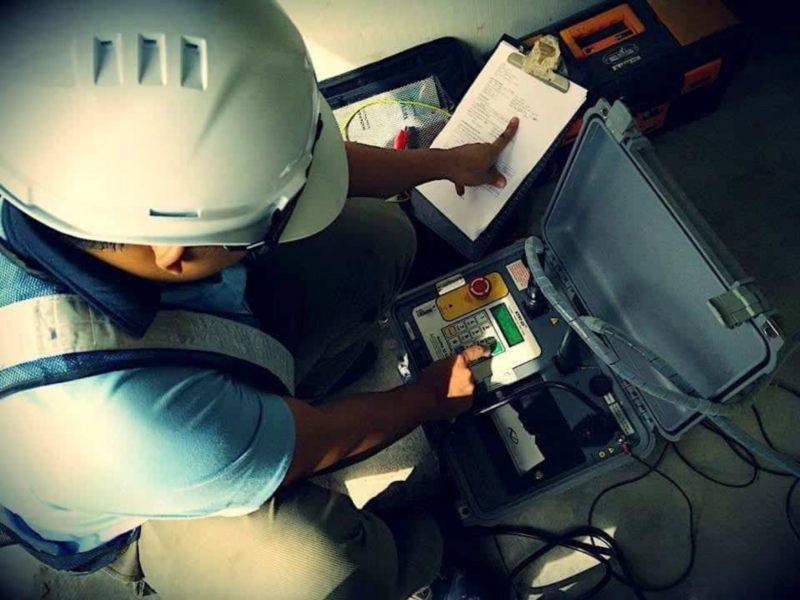

Alat & Instrumen yang Dibutuhkan
Pengujian presisi tinggi memerlukan instrumentasi presisi tinggi. Perangkat pengujian standar harus mencakup perangkat yang telah dikalibrasi dan disetujui industri:
- SFRA Analyzer: Untuk mendeteksi deformasi mekanis pada inti dan gulungan.
- Perangkat TTR: Untuk verifikasi rasio lilitan transformator yang presisi.
- Penguji Resistansi Kumparan: Untuk mengukur resistansi DC dan memverifikasi integritas kontak.
- Set Tan Delta: Untuk mengukur kapasitansi dan faktor disipasi isolasi.
- Tester Megger (5 kV): Untuk mengukur Resistansi Isolasi (IR) dan Indeks Polarisasi (PI).
- Perangkat Injeksi Arus AC: Untuk mensimulasikan beban operasional dan memverifikasi rangkaian proteksiÂ
- Penganalisis OLTC: Untuk menilai pengaturan waktu dan transisi Pengubah Tap Beban (On-Load Tap Changer).
- CT Analyzer: Untuk memverifikasi kinerja Transformator Arus internal.
- Multimeter / Clamp Meter: Untuk pengukuran listrik umum dan pemecahan masalah.
- Kunci momen: Untuk memastikan semua sambungan mekanis dan listrik dikencangkan sesuai spesifikasi.
- Kamera Termal: Untuk mendeteksi titik panas selama fase pemuatan awal.
- Alat Pengambilan Sampel Minyak: Untuk mengekstrak cairan dielektrik guna analisis kerusakan kimia dan listrik yang tepat.
Persyaratan Keselamatan yang Ketat (Standar SEC/NG)

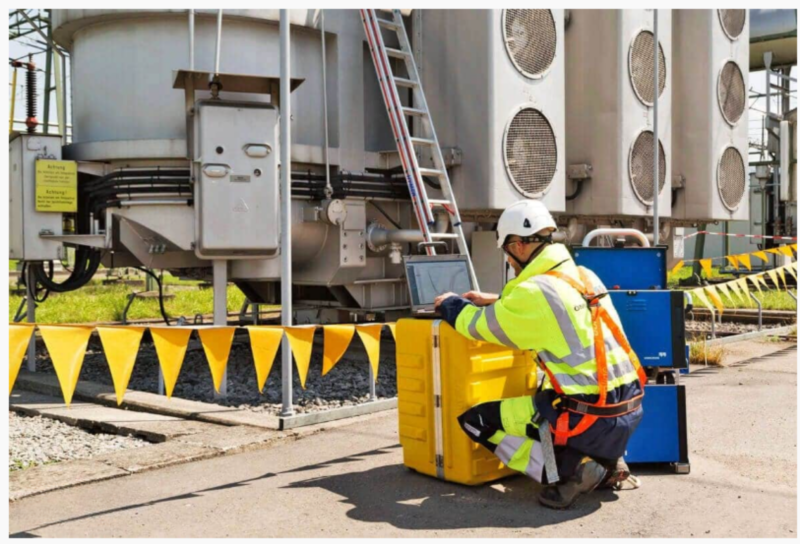

Keselamatan di lingkungan gardu induk SEC/NG adalah hal yang mutlak. Sebelum satu pun kabel uji dihubungkan, perimeter keselamatan yang ketat harus ditetapkan.
Izin Kerja (Permit to Work/PTW) yang sah harus dikeluarkan dan dipajang dengan jelas. Protokol LOTO (Lockout/Tagout) harus diterapkan pada semua sambungan masuk dan keluar untuk memastikan transformator tidak dapat dialiri listrik secara tidak sengaja.
Personel wajib mengenakan Alat Pelindung Diri (APD) anti-arc flash . Dalam keadaan apa pun, pengujian tidak diperbolehkan di bawah sirkuit yang masih aktif. Selain itu, setiap anomali fisik, seperti kebocoran gas atau oli, harus sepenuhnya diatasi sebelum pengujian listrik dimulai.
Urutan Tes Standar
Urutan pengujian ini disengaja, dirancang untuk membangun profil kesehatan transformator secara bertahap tanpa menimbulkan risiko kerusakan.
1. Inspeksi Visual & Mekanis
Sebelum memberikan tegangan, pemeriksaan fisik menyeluruh memastikan bahwa transformator tidak rusak selama pengiriman , bahwa semua aksesori terpasang dengan benar, dan bahwa level oli mencukupi.
2. SFRA (Analisis Respons Frekuensi Sapuan)
Dilakukan pertama kali, SFRA bertindak sebagai “sidik jari” mekanis. Pemeriksaan ini memeriksa apakah inti internal atau lilitan bergeser atau berubah bentuk selama pengangkutan berat.
3. TTR (Rasio Putaran Transformator) – Semua Tap
Hal ini menegaskan bahwa rasio transformasi tegangan fundamental sesuai dengan desain pada label di setiap posisi cabang.

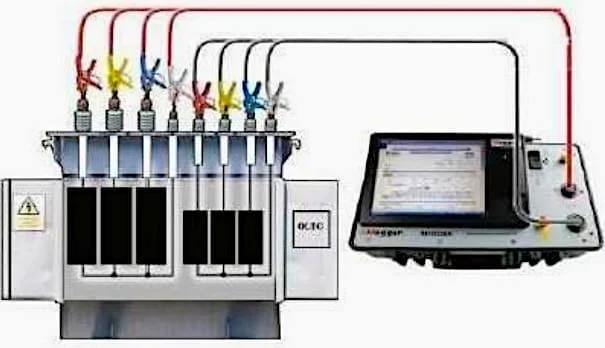

4. Resistansi Belitan DC – Semua Tap
Penyuntikan arus DC memungkinkan para insinyur untuk mengukur resistansi lilitan. Hal ini menyoroti setiap untaian konduktor yang putus, sambungan internal yang longgar, atau kontak dengan resistansi tinggi di dalam pengubah tegangan.
5. Tan Delta – Gulungan & Bantalan
Tes diagnostik ini menilai kesehatan dielektrik sistem isolasi (baik kertas maupun minyak) dengan mengukur faktor disipasi. Nilai tinggi menunjukkan adanya kelembapan atau degradasi.
6. Resistansi Isolasi (IR) dan Indeks Polarisasi (PI)
Dengan menggunakan Megger 5 kV, pengujian ini memeriksa resistansi fundamental antara kumparan dan tanah. PI memberikan rasio yang menunjukkan kekeringan dan kebersihan isolasi secara keseluruhan.
7. Neraca Magnetik
Uji tegangan rendah yang digunakan untuk mendeteksi korsleting antar lilitan atau ketidakseimbangan inti magnetik yang signifikan.
8. Tes Urutan Nol (jika berlaku)
Dilakukan pada konfigurasi belitan tertentu (seperti belitan yang terhubung bintang) untuk menentukan impedansi urutan nol, yang sangat penting untuk pengaturan proteksi gangguan tanah yang akurat.
9. Tes AC
- Impedansi Hubungan Pendek (Z%): Memverifikasi bahwa impedansi transformator sesuai dengan hasil FAT, memastikan transformator akan membagi beban dengan benar dalam operasi paralel dan membatasi arus gangguan dengan tepat.
- Uji Tanpa Beban: Mengukur kerugian inti (kerugian besi) dan arus magnetisasi yang dibutuhkan untuk memberi energi pada inti.
10. Tes Fungsional
Setelah inti dan lilitan lolos uji, sistem bantu harus dibuktikan:
- Pengoperasian OLTC: Memverifikasi transisi mekanis dan elektrik yang lancar dan akurat pada pengubah tegangan (tap changer).
- Sistem Kipas/Pendingin: Memastikan pompa dan kipas aktif dengan benar sesuai perintah.
- Simulasi WTI/OTI: Mensimulasikan kenaikan suhu untuk memverifikasi bahwa Indikator Suhu Kumparan dan Indikator Suhu Oli merespons secara akurat.
- Alarm & Proteksi: Mengaktifkan relai Buchholz , perangkat pelepas tekanan, dan sensor suhu untuk memastikan semuanya mengirimkan sinyal alarm dan trip yang benar ke ruang kontrol.
11. Pemeriksaan Akhir Pra-Pengaktifan Energi
Langkah terakhir adalah tinjauan komprehensif. Teknisi T&C memastikan semua kabel ground telah dilepas, katup berada pada posisi operasional yang benar, kabel uji telah dibersihkan, dan lokasi dalam kondisi bersih.
