Kesalahan Terbesar dalam Menganalisis Skema Gardu Induk Modern

Skema Gardu Induk Telah Berubah

Skema gardu induk telah banyak berubah. Gardu induk digital modern sekarang mencakup skema yang tidak pernah ada di gardu induk lama. Sebenarnya, ini adalah filosofi yang sama sekali berbeda dan ini tidak mudah bagi “insinyur lama” untuk mengadopsi dan beralih ke logika baru dan skema gardu induk baru. Menganalisis skema untuk gardu induk tegangan tinggi (HV) adalah disiplin ilmu yang tidak kenal ampun.

Satu jalur yang salah tafsir, simpul logika yang terlewatkan, atau zona perlindungan yang salah dipahami dapat menyebabkan kegagalan peralatan yang dahsyat, ketidakstabilan jaringan, atau bahaya keselamatan yang serius. Seiring transisi industri dari sistem kabel konvensional ke arsitektur digital yang sangat terintegrasi, kompleksitas skema ini telah meningkat secara eksponensial.

Para insinyur tidak lagi hanya menelusuri kabel tembaga ; mereka juga menguraikan topologi jaringan yang kompleks, keterkaitan logis, dan aliran data yang tersinkronisasi.

Baik Anda berurusan dengan relai elektromekanik lama atau Perangkat Elektronik Cerdas (IED) modern yang beroperasi pada bus proses, potensi kesalahannya sangat besar.

Mengalihkan para insinyur veteran ke skema gardu induk digital modern bukan hanya tentang mengajarkan mereka fisika sistem tenaga yang baru, tetapi lebih tentang mengajarkan mereka bahasa baru . Para insinyur ini memiliki pemahaman intuitif yang tak ternilai tentang proteksi dan kontrol; tantangannya hanyalah menerjemahkan pengetahuan “tembaga” mereka ke dalam domain “serat optik” dan perangkat lunak.

Berikut ini adalah uraian rinci tentang lima belas kesalahan paling signifikan yang dilakukan saat menganalisis skema gardu induk tegangan tinggi, dengan memeriksa baik domain fisik maupun digital.

Oke, mari kita mulai artikelnya. Siapkan diri dan seduh kopi yang banyak!

Daftar Isi :

1. Salah Menafsirkan Zona Perlindungan dan Tumpang Tindih

Salah satu kesalahan paling mendasar dalam analisis skematik adalah gagal mendefinisikan dan menumpangkan zona proteksi secara akurat. Zona proteksi didefinisikan oleh lokasi Transformator Arus (CT).

Kesalahan umum adalah menganalisis Diagram Garis Tunggal (SLD) tanpa memverifikasi penempatan fisik CT relatif terhadap pemutus sirkuit.

Jika zona proteksi tidak tumpang tindih dengan benar, akan tercipta “titik buta” . Misalnya, jika terjadi gangguan antara pemutus sirkuit dan transformator arus (CT), proteksi utama mungkin menganggap gangguan tersebut berada di luar zona, sementara proteksi bus juga dapat mengabaikannya tergantung pada konfigurasi CT.

Diagram skematik harus diteliti dengan cermat untuk memastikan bahwa setiap bagian peralatan utama tercakup oleh setidaknya dua zona independen yang saling tumpang tindih.

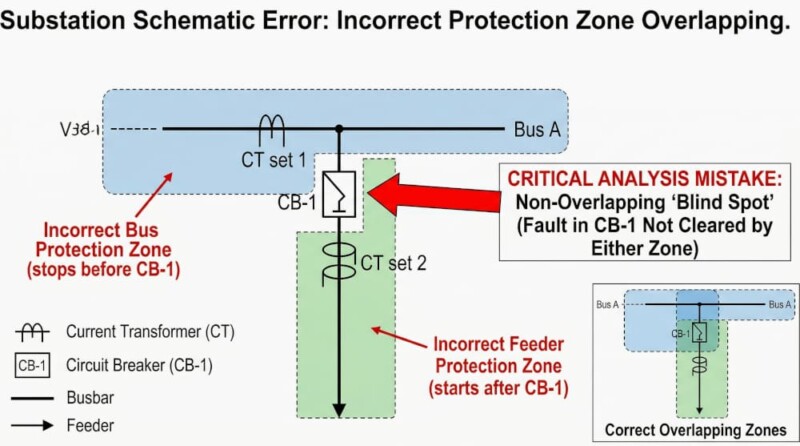

Ambil contoh yang digambarkan pada Gambar 1.

Diagram garis tunggal ini (Gambar 1) mengilustrasikan kesalahan spesifik tersebut, mengikuti uraian di bawah ini:

Kesalahan (Diagram Utama): Analisis secara keliru menempatkan batas zona biru sebelum pemutus dan zona hijau setelah pemutus, sehingga menciptakan celah putih yang jelas (titik buta) tepat di atas peralatan. Panah merah menyoroti bahwa kesalahan yang terjadi di dalam celah tersebut tidak akan diatasi oleh skema proteksi mana pun.

Desain yang Tepat (Sisipan): Diagram sisipan kecil di kanan bawah menunjukkan bagaimana zona-zona tersebut harus tumpang tindih, memastikan pemutus sirkuit tercakup oleh kedua skema dan menghilangkan titik buta apa pun.

Menganalisis kondisi batas ini dengan benar sangat penting untuk mencegah peralatan yang tidak terlindungi menyebabkan kegagalan gardu induk yang berakibat fatal .

2. Kebingungan Antara Koneksi Fisik dan Node Logis dalam IEC 61850

Pada gardu induk digital yang menggunakan standar IEC 61850, paradigmanya berubah sepenuhnya. Kesalahan kritis adalah memperlakukan skema sebagai representasi fisik semata . Insinyur yang terbiasa dengan gardu induk konvensional sering mencari sinyal trip yang terhubung langsung . Dalam lingkungan digital, gambar fisik mungkin hanya menunjukkan koneksi Ethernet antara IED dan sakelar.

“Pengkabelan” yang sebenarnya ada di ranah logis melalui pesan GOOSE (Generic Object Oriented Substation Event).

Kegagalan untuk mencocokkan topologi Ethernet fisik dengan pemetaan node logis (misalnya, PTRC untuk pengkondisian trip proteksi, XCBR untuk pemodelan pemutus sirkuit) menyebabkan kesalahpahaman total tentang bagaimana sinyal trip merambat dari relai proteksi ke pemutus sirkuit.

Di gardu induk konvensional, kabel adalah realitas fisik—jika Anda melihat kabel tembaga yang membentang dari relai proteksi ke kumparan trip pemutus, itulah jalur yang dilalui sinyal . Di gardu induk digital yang mengikuti IEC 61850, intuisi ini menjadi sebuah kelemahan.

Kesalahan paling umum yang dilakukan para insinyur adalah mencoba memecahkan masalah sistem hanya dengan melihat topologi Ethernet fisik saja . Gambar fisik menunjukkan IED (Perangkat Elektronik Cerdas) yang terhubung ke switch Ethernet melalui kabel serat optik. Namun, “kabel fisik” ini membawa ratusan sinyal berbeda secara bersamaan.

“Koneksi” sebenarnya adalah pemetaan Node Logis yang didefinisikan dalam perangkat lunak (file SCL) . Sebuah pesan GOOSE (Generic Object Oriented Substation Event) dapat dipublikasikan oleh IED proteksi dan diterima oleh lima IED pemutus yang berbeda. Secara fisik, semuanya terhubung ke sakelar yang sama, tetapi secara logis, mereka adalah “kabel virtual” titik-ke-titik atau titik-ke-multipoint yang terpisah.

Menganalisis tata letak fisik tanpa pemetaan logis sama seperti melihat jalan raya dan mencoba menebak mobil mana yang membawa huruf tertentu; infrastrukturnya terlihat, tetapi maksudnya tersembunyi dalam paket data .

Diagram berikut memvisualisasikan pemutusan hubungan ini. Gambar 3 menggambarkan Tampilan Fisik (apa yang Anda lihat di halaman) dan Gambar 4 menggambarkan Tampilan Logis (logika perlindungan fungsional) untuk melihat bagaimana satu kabel fisik mendukung banyak koneksi virtual.

Tampilan Fisik: Memvisualisasikan tata letak fisik ‘SCD’ (Substation Configuration Description). Kabel fiber menghubungkan IED ke switch Process Bus.

Tampilan Logis: Memvisualisasikan aliran data ‘GOOSE’ dan ‘SV’ (Nilai Sampel). Kabel virtual ini mendefinisikan perilaku peer-to-peer antara Node Logis.

3. Mengabaikan Nuansa Bahasa Konfigurasi Gardu Induk (SCL)

Berkaitan langsung dengan poin sebelumnya adalah kesalahan menganalisis skema yang digambar tanpa memvalidasinya terhadap file Substation Configuration Language (SCL) . Skema di atas kertas seringkali hanya gambaran umum tingkat tinggi; skema operasional yang sebenarnya adalah file System Configuration Description (SCD).

Para insinyur terkadang gagal memverifikasi bahwa konfigurasi dataset, blok kontrol laporan, dan blok kontrol GOOSE yang didefinisikan dalam file SCD sesuai dengan logika yang dimaksudkan yang ditunjukkan pada gambar teknik.

Jika deskripsi kemampuan IED (ICD) diperbarui atau diubah tanpa mencerminkan perubahan tersebut dalam file SCD yang lebih besar, skema fisik menjadi sangat usang dan berbahaya, dan sistem mungkin gagal beroperasi selama terjadi gangguan.

Kegagalan memverifikasi konfigurasi Dataset, Blok Kontrol Laporan (RCB), dan blok kontrol GOOSE (Generic Object Oriented Substation Event) merupakan masalah yang umum terjadi di gardu induk digital modern (khususnya yang menggunakan standar IEC 61850). Hal ini terjadi karena paradigma rekayasa telah bergeser dari kabel tembaga fisik ke konfigurasi digital yang tak terlihat, dan praktik rekayasa tradisional belum sepenuhnya menyesuaikan diri.

Berikut adalah alasan utama mengapa para insinyur terkadang melewatkan verifikasi penting ini:

3.1 Masalah “Pengkabelan Tak Terlihat”

Pada gardu induk tradisional, kawat tembaga fisik menghubungkan relai ke pemutus sirkuit. Jika gambar menunjukkan kawat, Anda dapat melihat panel secara fisik dan menelusurinya. Pada gardu induk digital IEC 61850, kawat fisik tersebut digantikan oleh kabel serat optik yang membawa ribuan sinyal .

“Pengkabelan” kini didefinisikan dalam perangkat lunak (khususnya dalam file Deskripsi Konfigurasi Sistem atau SCD). Gambar CAD 2D tradisional sangat baik untuk menunjukkan koneksi fisik tetapi merupakan alat yang sangat buruk untuk merepresentasikan model data digital yang kompleks dan berlapis-lapis.

Para insinyur yang melihat gambar di atas kertas tradisional tidak dapat “melihat” pesan GOOSE yang salah konfigurasi .

3.2 Kesenjangan Antara Alat dan Tim

Desain gardu induk seringkali melibatkan alur kerja yang terpisah:

Perancang CAD: Membuat tata letak fisik dan diagram dasar.
Insinyur Proteksi & Kontrol (P&C): Hitung logika proteksi.
Insinyur Otomasi/SCADA: Buat model data IEC 61850 dan file SCL (Substation Configuration Language).

Karena alat untuk menghasilkan gambar fisik (seperti AutoCAD) dan alat untuk mengkonfigurasi logika digital ( seperti konfigurator IED khusus vendor ) jarang terintegrasi secara mulus, transkripsi manual diperlukan.

Ketidaksesuaian mudah terjadi selama proses serah terima ini, dan karena tim-tim tersebut terpisah, langkah-langkah verifikasi sering diasumsikan ditangani oleh “orang lain”.

TONTON VIDEO

IEC61850 SCL Engineering – Membangun Konfigurasi Gardu Induk SCD

3.4 Tekanan Komisioning Tahap Akhir

Masalah konfigurasi digital seringkali baru terlihat pada fase FAT (Factory Acceptance Test) atau SAT (Site Acceptance Test) . Ketika pesan GOOSE gagal memicu pemutus sirkuit selama pengujian, para insinyur biasanya berada di bawah tekanan jadwal yang sangat besar untuk memperbaiki masalah tersebut secara langsung.

Mereka mungkin membuat perbaikan cepat pada perangkat lunak agar pengujian berhasil, tetapi gagal untuk mencatat perubahan tersebut ke dalam gambar desain resmi, sehingga dokumentasi tersebut selamanya tidak sinkron dengan kenyataan.
